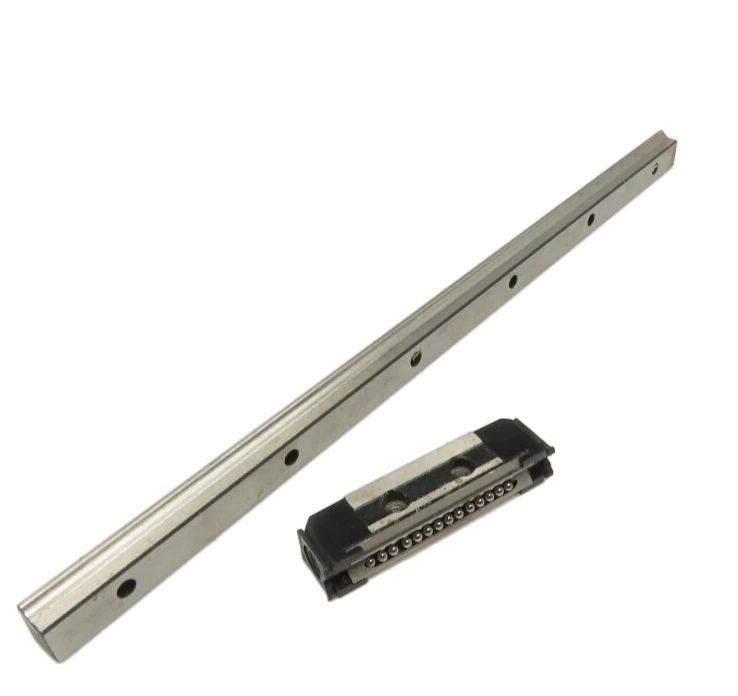

Thanh dẫn hướng THK HR1123UU+190L(G =g=15)

Liên hệ

Hãng sản xuất: THK

Mã hàng: HR1123UU+190L

Tồn kho: Theo yêu cầu kỹ thuật

Thanh dẫn hướng THK HR1123UU+190L thuộc dòng HR chịu tải nặng, thiết kế nhỏ gọn với chiều rộng ray 9.5mm và chiều dài 190mm, phù hợp cho các hệ thống yêu cầu độ chính xác và tải trọng đồng đều 4 hướng. Sản phẩm tích hợp phụ kiện chống bụi, sử dụng 1 block dẫn hướng với cấu trúc rãnh cung tròn giúp tự điều chỉnh sai số lắp đặt. Đây là lựa chọn lý tưởng cho thiết bị công nghiệp chính xác cần dẫn hướng mượt mà, ổn định và dễ lắp đặt.

Số lượng:

cái/pcs

Thêm vào giỏ hàng Click chọn để so sánh

Vật liệu
:
Thép
Chiều cao (M)
:
11
Chiều rộng (W)
:
23
Chiều dài (L)
:
190
Tải trọng động (C)
:
4.09 kN
Vị trí đai ốc
:
G=g=15

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Thanh dẫn hướng tuyến tính THK HR1123UU+190L (G = g = 15) là một trong những sản phẩm thuộc dòng HR – Heavy-load Type, được thiết kế đặc biệt để đáp ứng yêu cầu chịu tải nặng, độ ổn định cao và dễ lắp đặt trong các hệ thống máy móc công nghiệp và tự động hóa chính xác.

Sản phẩm sử dụng 1 LM block trên cùng một ray với chiều dài 190mm, được tích hợp sẵn phụ kiện chống bụi giúp tăng cường khả năng bảo vệ bi khỏi tạp chất, mạt cơ khí hoặc môi trường khắc nghiệt.

Kết cấu kỹ thuật nổi bật:

✅ Rãnh tiếp xúc cung tròn 45° (DF set): Cho phép tải trọng được phân bố đồng đều theo 4 hướng: hướng dọc, hướng ngược, và hai bên – giúp hoạt động ổn định trong mọi tư thế lắp đặt.
✅ Khả năng tự điều chỉnh sai lệch: Cấu trúc đặc trưng giúp hấp thụ lỗi lắp đặt (song song, cao độ), duy trì chuyển động thẳng mượt ngay cả khi có preload.
✅ Thiết kế nhỏ gọn, dạng tấm thấp: Với chiều cao tổng thể chỉ 11mm, chiều rộng ray 9.5mm, chiều rộng tổng thể hệ thống chỉ 23mm → lý tưởng cho máy có không gian lắp hạn chế.
✅ Không lo rơi bi: Hệ thống bi được giữ cố định bằng tấm retainer, hạn chế rơi bi khi tháo block khỏi ray – giúp dễ bảo trì và lắp ráp hơn các dòng dẫn hướng khác.
✅ Tương thích với hệ thống con lăn chéo: Nhờ thiết kế tiết diện gần giống, HR có thể thay thế dẫn hướng con lăn chéo trong một số ứng dụng yêu cầu chính xác nhưng cần độ bền cơ học cao hơn.

Kích thước chính:

Thành phần	Kích thước (mm)
Chiều cao (M)	11
Chiều rộng (W)	13.7
Tổng chiều rộng (W₀ = W₁ + W)	23
Chiều rộng ray (W₁)	9.5
Chiều dài ray (L)	190

Ứng dụng thực tế:

Dòng HR1123UU+190L thích hợp sử dụng trong:

Máy công cụ CNC tải trung bình đến nặng
Hệ thống điều khiển tuyến tính yêu cầu độ ổn định cao
Máy kiểm tra quang học cần chuyển động chính xác trong không gian hạn chế
Các thiết bị thay thế dẫn hướng con lăn chéo cần dễ lắp đặt hơn

Nếu bạn cần một thanh dẫn hướng chịu tải tốt, tự cân chỉnh khi lắp và hoạt động ổn định, thì THK HR1123UU+190L chính là giải pháp bền bỉ, chính xác cho thiết bị của bạn.

Xem thêm các mã LM Guide dòng HR tại Shopos.vn
