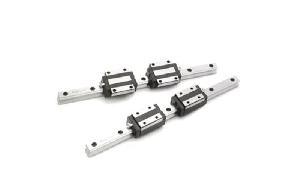

Bộ thanh trượt dẫn hướng SHS25LV1SSF+1600LF của THK

Liên hệ

Hãng sản xuất: THK

Mã hàng: SHS25LV1SSF+1600LF

Tồn kho: Theo yêu cầu kỹ thuật

SHS25LV1SSF+1600LF là bộ thanh dẫn hướng LM Guide hoàn chỉnh của THK, gồm 1 block dài (LV) + ray dài 1600 mm, thiết kế theo công nghệ Caged Ball, giúp chịu tải cao, vận hành êm và độ chính xác ổn định, phù hợp cho máy CNC và hệ thống tự động hóa.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Kích thước ray
:
Size 25
Chiều dài ray
:
1600 mm
Số block
:
1 block (1SS)
Loại block
:
LV – long block
Tải tĩnh (C0)
:
khoảng 36.8 kN
Tải trọng động (C)
:
khoảng 64.7 kN
Chiều cao (M)
:
khoảng 36 mm
Chiều rộng (W)
:
khoảng 48 mm
Chiều dài (L)
:
khoảng 109 mm
Hướng tải
:
4 hướng (equal load)
Công nghệ
:
Caged Ball (GK)
Ma sát
:
Thấp, ổn định
Độ chính xác
:
Cao
Khả năng tự cân chỉnh
:
Có

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Giới thiệu chung

SHS25LV1SSF+1600LF thuộc dòng LM Guide tiêu chuẩn toàn cầu của THK, được thiết kế để đáp ứng yêu cầu cao về độ chính xác, độ bền và tính ổn định trong các hệ thống chuyển động tuyến tính.

Cấu hình này bao gồm một block trượt loại LV (long block) kết hợp với ray dẫn hướng dài 1600 mm (LF). Block LV có chiều dài lớn hơn so với loại tiêu chuẩn, giúp tăng khả năng chịu tải và độ cứng tổng thể của hệ thống. Ngoài ra, sản phẩm sử dụng công nghệ bi tuần hoàn có cage (Caged Ball – GK), giúp cải thiện đáng kể hiệu suất vận hành.

Hệ thống bi tuần hoàn 4 rãnh với góc tiếp xúc 45° cho phép chịu tải đồng đều theo 4 hướng (radial, reverse radial và lateral), đảm bảo chuyển động ổn định ngay cả trong điều kiện tải phức tạp.

Đặc điểm nổi bật

SHS25LV1SSF+1600LF sử dụng block LV (long block), giúp tăng diện tích tiếp xúc giữa bi và ray, từ đó nâng cao khả năng chịu tải và giảm rung động trong quá trình vận hành, đặc biệt hiệu quả với hành trình dài.

Công nghệ Caged Ball mang lại nhiều lợi ích như giảm ma sát nội bộ, hạn chế tiếng ồn và kéo dài chu kỳ bôi trơn. Nhờ đó, hệ thống có thể vận hành êm ái và ổn định trong thời gian dài.

Ngoài ra, cơ cấu còn có khả năng tự cân chỉnh sai lệch nhỏ trong lắp đặt, giúp duy trì độ chính xác chuyển động ngay cả khi bề mặt lắp đặt không hoàn toàn lý tưởng.

Thiết kế tổng thể đảm bảo độ cứng cao, ma sát thấp và độ lặp lại tốt, phù hợp với các ứng dụng yêu cầu độ chính xác cao.

Thông số kỹ thuật chính

Model: SHS25LV1SSF+1600LF
Loại sản phẩm: Bộ LM Guide (ray + block)
Hãng sản xuất: THK

Thông số cơ bản

Kích thước ray: Size 25
Chiều dài ray: 1600 mm
Số block: 1 block (1SS)
Loại block: LV – long block

Thông số tải (tham khảo dòng SHS25LV)

Tải động (C): khoảng 36.8 kN
Tải tĩnh (C0): khoảng 64.7 kN

Kích thước block (tham khảo)

Chiều cao: khoảng 36 mm
Chiều rộng: khoảng 48 mm
Chiều dài block: khoảng 109 mm

Đặc điểm vận hành

Hướng tải: 4 hướng (equal load)
Công nghệ: Caged Ball (GK)
Ma sát: Thấp, ổn định
Độ chính xác: Cao
Khả năng tự cân chỉnh: Có

Ý nghĩa cấu hình

SHS25 thể hiện kích thước size 25, phù hợp tải trung đến cao. LV là block dài, giúp tăng khả năng chịu tải và giảm rung. 1SS cho biết cấu hình gồm một block tiêu chuẩn. F biểu thị có phớt chắn bụi. +1600LF là ray dài 1600 mm.

Đây là bộ hoàn chỉnh bao gồm cả ray và block được ghép đồng bộ từ nhà sản xuất, đảm bảo độ chính xác và khả năng lắp ráp tối ưu.

Ứng dụng thực tế

SHS25LV1SSF+1600LF được sử dụng rộng rãi trong các hệ thống yêu cầu hành trình dài và độ chính xác cao.

Trong lĩnh vực gia công cơ khí, sản phẩm thường được ứng dụng trong máy CNC và máy gia công chính xác. Trong tự động hóa công nghiệp, nó được sử dụng trong robot, hệ thống pick-and-place và dây chuyền sản xuất tự động.

Ngoài ra, sản phẩm còn phù hợp với thiết bị điện tử, bán dẫn và máy đóng gói, nơi yêu cầu chuyển động mượt, ổn định và độ lặp lại cao.

Ưu điểm khi sử dụng SHS25LV

So với block tiêu chuẩn, phiên bản LV giúp tăng khả năng chịu tải và giảm rung động, đặc biệt hiệu quả trong các hệ thống có hành trình dài.

So với dòng ray rộng như SHW, dòng SHS có thiết kế nhỏ gọn hơn, dễ lắp đặt và linh hoạt trong thiết kế máy, trong khi vẫn đảm bảo hiệu suất và độ chính xác cao.
