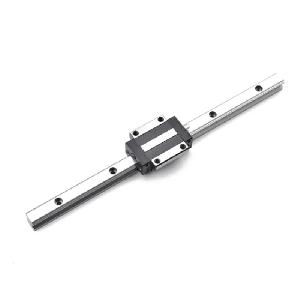

Bộ thanh trượt dẫn hướng THK SHW35CAN2KK+360L

Liên hệ

Hãng sản xuất: THK

Mã hàng: SHW35CAN2KK+360L

Tồn kho: Theo yêu cầu kỹ thuật

SHW35CAN2KK+360L là bộ thanh dẫn hướng LM Guide dạng bi tuần hoàn có cage (caged ball) của THK, sử dụng ray size 35 kết hợp 2 block trượt (N2) và chiều dài ray 360 mm, mang lại độ cứng cao, tải lớn và độ chính xác ổn định, phù hợp cho máy CNC và hệ thống tự động hóa.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Kích thước ray danh nghĩa
:
Size 35 (wide type)
Chiều dài ray
:
360 mm
Số block
:
2 block (N2)
Loại block
:
CA (tiêu chuẩn, tải cao)
Công nghệ bi
:
Caged Ball
Hướng tải
:
4 hướng (equal load)
Độ cứng
:
Rất cao (wide rail)
Độ chính xác
:
Cao (preload + bi 4 rãnh)
Ma sát
:
Thấp, ổn định

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Giới thiệu chung

THK SHW35CAN2KK+360L thuộc dòng LM Guide cỡ rộng (Wide Type), được thiết kế để tăng khả năng chịu tải và moment so với các dòng ray tiêu chuẩn. Đây là giải pháp dẫn hướng tuyến tính phù hợp cho các hệ thống yêu cầu độ cứng cao, tải lớn và độ ổn định vượt trội.

Model này bao gồm ray dẫn hướng size 35 với chiều dài 360 mm, đi kèm 2 block trượt loại CA (tiêu chuẩn, preload cao), giúp hệ thống vận hành ổn định ngay cả trong điều kiện tải lệch hoặc tải động.

Một điểm quan trọng của dòng SHW là ứng dụng công nghệ Caged Ball, trong đó các viên bi được giữ bằng cage thay vì tiếp xúc trực tiếp với nhau. Điều này giúp giảm ma sát nội bộ, hạn chế sinh nhiệt và giảm tiếng ồn trong quá trình vận hành.

Ngoài ra, cấu trúc 4 rãnh bi với góc tiếp xúc 45° cho phép hệ thống chịu tải đồng đều theo 4 hướng (radial, reverse radial, lateral), giúp tăng tính linh hoạt khi lắp đặt và đảm bảo độ chính xác cao trong chuyển động tuyến tính.

Đặc điểm nổi bật

Bộ dẫn hướng SHW35CAN2KK có độ cứng rất cao nhờ thiết kế ray rộng, giúp tăng khả năng chịu moment xoắn và tải lệch so với các dòng LM Guide tiêu chuẩn. Điều này đặc biệt quan trọng trong các hệ thống có tải không cân bằng hoặc cần độ ổn định cao.

Công nghệ Caged Ball mang lại nhiều lợi ích đáng kể, bao gồm giảm ma sát nội bộ, giảm tiếng ồn khi vận hành và kéo dài chu kỳ bôi trơn. Nhờ đó, hệ thống có thể hoạt động mượt mà hơn và giảm chi phí bảo trì.

Hệ thống bi tuần hoàn 4 hàng giúp phân bố tải đều theo mọi hướng, cho phép lắp đặt linh hoạt mà không ảnh hưởng đến hiệu suất vận hành. Đồng thời, thiết kế này còn giúp giảm dao động ma sát, đảm bảo chuyển động ổn định và chính xác.

Ngoài ra, preload cao của block CA giúp tăng độ cứng tổng thể của hệ thống, phù hợp với các ứng dụng yêu cầu độ chính xác định vị cao.

Ứng dụng thực tế

SHW35CAN2KK+360L được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện đại, đặc biệt là những hệ thống yêu cầu tải lớn và độ chính xác cao.

Trong ngành gia công cơ khí, sản phẩm thường được ứng dụng trong máy CNC và máy gia công chính xác, nơi yêu cầu chuyển động ổn định và độ cứng cao.

Trong tự động hóa công nghiệp, bộ dẫn hướng này được sử dụng trong robot công nghiệp, hệ thống pick-and-place và dây chuyền sản xuất tự động.

Ngoài ra, sản phẩm còn xuất hiện trong máy đóng gói, thiết bị điện tử và các hệ thống cơ điện tử hiện đại, nơi cần đảm bảo độ ổn định và độ chính xác trong vận hành liên tục.

Thông số kỹ thuật chính

Model: SHW35CAN2KK+360L
Loại sản phẩm: LM Guide – thanh dẫn hướng tuyến tính
Hãng sản xuất: THK

Thông số cơ bản

Kích thước ray: Size 35 (Wide Type)
Chiều dài ray: 360 mm
Số block: 2 block (N2)
Loại block: CA (tiêu chuẩn, preload cao)

Đặc điểm kỹ thuật

Công nghệ bi: Caged Ball
Hướng tải: 4 hướng (equal load)
Độ cứng: Rất cao (thiết kế ray rộng)
Độ chính xác: Cao (preload + bi 4 rãnh)
Ma sát: Thấp, ổn định

Ưu điểm khi sử dụng SHW35CAN2KK

So với dòng tiêu chuẩn như SHS, dòng SHW mang lại khả năng chịu moment tốt hơn nhờ thiết kế ray rộng, giúp hệ thống ổn định hơn khi chịu tải lệch hoặc tải động.

So với các dòng actuator tích hợp như KR hoặc SKR, SHW cho phép linh hoạt hơn trong thiết kế hệ thống, dễ dàng thay thế từng thành phần riêng lẻ và phù hợp với các máy custom theo yêu cầu kỹ thuật riêng.

Nhờ sự kết hợp giữa độ cứng cao, ma sát thấp và độ chính xác vượt trội, SHW35CAN2KK+360L là lựa chọn tối ưu cho các hệ thống dẫn hướng tuyến tính hiện đại yêu cầu hiệu suất và độ tin cậy cao.
