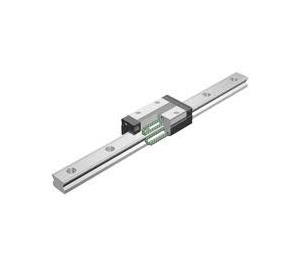

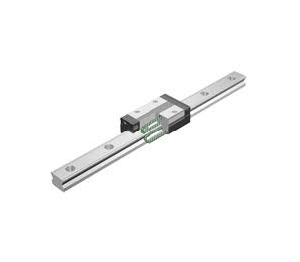

Con trượt THK SSR15XW1UU(GK)

Liên hệ

Hãng sản xuất: THK

Mã hàng: SSR15XW1UU(GK)

Tồn kho: Theo yêu cầu kỹ thuật

THK SSR15XW1UU(GK) là block dẫn hướng tuyến tính thuộc dòng SSR-XW của hãng THK Nhật Bản, với chiều cao chỉ 24 mm và chiều rộng 34 mm giúp tiết kiệm không gian, đồng thời cấu trúc bi lồng (“caged ball”) với 4 hàng bi giúp chuyển động mượt mà, ổn định. Với khả năng chịu tải động khoảng 14,7 kN và tĩnh khoảng 16,5 kN, sản phẩm phù hợp cho các thiết bị công nghiệp nhỏ gọn như robot, máy CNC, bàn trượt, hệ thống tự động hóa. Dải ứng dụng rộng và dễ thay thế trong việc nâng cấp hệ thống dẫn hướng.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Dòng sản phẩm
:
SSR-XW (Caged Ball LM Guide, dạng thấp-rộng)
Chiều cao (H)
:
~24 mm
Chiều rộng (W)
:
~34 mm
Chiều dài (L)
:
~56.9 mm (size 15)
Tải động cơ bản
:
~14.7 kN (size 15)
Tải tĩnh cơ bản
:
~16.5 kN (size 15)
Kiểu seal
:
UU = end seal + side seal
Tùy chọn
:
(GK) = Cap for rail mounting holes
Loại cấu trúc
:
4 hàng bi, lồng bi, dẫn hướng bi
Ưu điểm
:
Chiều cao thấp, chiều rộng lớn hơn, độ cứng cao, chính xác cao

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

1. Giới thiệu chung

Block dẫn hướng tuyến tính THK SSR15XW1UU(GK) là một phần của dòng “Caged Ball LM Guide Radial Type Model SSR-XW” của hãng THK.

Dòng SSR-XW được thiết kế để có chiều cao thấp và chiều rộng nhỏ gọn (Low-profile wide type) giúp lắp đặt trong không gian giới hạn nhưng vẫn đạt được độ cứng và khả năng chịu tải tốt. Phần “(GK)” trong mã sản phẩm thường chỉ tới tùy chọn “Cap” / nắp hãm lắp đặt cho rail, và “UU” chỉ tới bộ seal đầu và bên để chống bụi và mỡ bôi trơn tốt hơn.

2. Đặc điểm nổi bật

Chiều cao và kích thước gọn: Block có chiều cao khoảng 24 mm, chiều rộng khoảng 34 mm, chiều dài khoảng 56.9 mm cho bản tiêu chuẩn SSR15XW.

Cấu trúc 4 hàng bi và cage (lồng bi): Nhờ vào cấu trúc bi lồng, ma sát giữa bi được giảm, khả năng hoạt động mượt, ít tiếng ồn, ít bảo trì hơn.

Chịu tải tốt: Dòng SSR-XW size 15 (như model SSR15XW1UU) có giá trị tải động C ~14.7 kN và tải tĩnh C0 ~16.5 kN.

Khả năng tự điều chỉnh: Dòng SSR có groove dạng vòng cung (circular-arc groove) giúp hấp thụ sai lệch lắp đặt (front-to-front configuration) để duy trì độ chính xác chuyển động thẳng.

Dạng rộng – SSR-XW: So với bản SSR tiêu chuẩn, SSR-XW có chiều rộng lớn hơn, mang lại độ cứng tốt hơn trước moment tải.

Tùy chọn chống bụi, seal mạnh: Với mã “UU”, sản phẩm có seal đầu và bên giúp ngăn bụi xâm nhập, bảo vệ bi và ray tốt hơn. “(GK)” chỉ tới tùy chọn nắp bít lỗ khoan rail – hữu ích trong môi trường công nghiệp.
