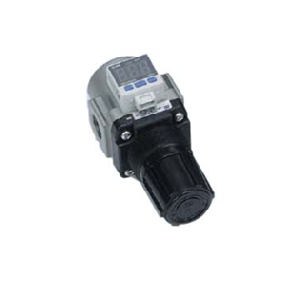

Bộ điều áp khí nén SMC AR30-03-D

Giá tốt nhất: 250.000 đ

Hãng sản xuất: SMC

Mã hàng: AR30-03-D

Tồn kho: Theo yêu cầu kỹ thuật

Bộ điều áp khí nén SMC AR3003D là thiết bị điều chỉnh áp suất dạng module, thiết kế thân size 30 ren Rc 3/8″, tích hợp van xả áp tự động (relieving) và tùy chọn chức năng backflow. Tay vặn phủ cao su HNBR chống ozone giúp thao tác dễ dàng, cải thiện trải nghiệm người dùng. Bộ thiết kế nhỏ gọn, dễ lắp ghép cùng FRL và phụ kiện chuẩn SMC, phù hợp trong hệ thống tự động hóa công nghiệp, phòng sạch và các ứng dụng cần kiểm soát áp suất chính xác và không gian hạn chế.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Body Size
:
30
Port kết nối
:
Rc 3/8″ inlet/outlet
Phạm vi điều chỉnh
:
0.05 – 0.85 MPa
Áp suất tối đa
:
1.0 MPa (Proof 1.5 MPa)
Nhiệt độ
:
-5 đến +60 °C
Hướng dòng chảy
:
Left → Right
Tay vặn điều chỉnh
:
Cao su HNBR, hướng xuống
Van xả
:
Có (relieving type)
Trọng lượng
:
~0.27 kg
Tùy chọn chống chảy ngược
:
Không (model AR30 without K/BG), tùy chọn thêm

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Thiết kế và nguyên lý hoạt động

AR3003D thuộc series ARD, sử dụng cơ chế màng điều áp kết hợp van xả kiểu relieving để duy trì áp suất đầu ra ở mức ổn định. Khi áp suất vượt ngưỡng cài đặt, van sẽ tự động xả phần áp thừa, đảm bảo hệ thống vận hành an toàn và cân bằng. Bên cạnh đó, module được tích hợp sẵn chức năng ngắt và xả áp, giúp bảo vệ các thiết bị downstream khỏi hiện tượng tăng áp đột ngột hoặc quá tải khí.

Vật liệu và Kết cấu

Thân (Body): Nhôm đúc phủ epoxy chống ăn mòn, giúp tăng tuổi thọ và độ bền trong môi trường công nghiệp.
Tay vặn điều chỉnh (Knob): Làm từ cao su HNBR chống ozone, thiết kế hướng xuống tạo cảm giác điều chỉnh chắc chắn và thuận tiện.
Van & màng: Hợp kim chịu áp lực cao, đáp ứng yêu cầu hoạt động ổn định đến 1.0 MPa.
Cổng kết nối (Port): Chuẩn Rc 3/8″ cho cả đầu vào (inlet) và đầu ra (outlet).
Tùy chọn đồng hồ (Gauge): Có thể lắp thêm đồng hồ tròn (G) có limit indicator, quan sát dễ dàng sau khi tháo nắp đậy.

Tính năng Kỹ thuật Nổi bật

Thiết kế modular: Cho phép lắp ghép nhanh và linh hoạt trong hệ thống FRL (Filter–Regulator–Lubricator).
Cơ chế xả áp kiểu relieving: Giúp duy trì áp suất đầu ra ổn định, bảo vệ thiết bị khí nén.
Tay điều chỉnh phủ cao su: Tăng độ bám, hạn chế trượt và bảo vệ cơ cấu điều áp.
Chống backflow: Trang bị trên các model có ký hiệu ‘K’ hoặc ‘BG’, ngăn khí nén chảy ngược, đảm bảo an toàn vận hành.
Dải điều chỉnh áp suất rộng: Từ 0.05 đến 0.85 MPa, chịu thử áp đến 1.5 MPa.

Ứng dụng Thực tế

Điều áp đầu vào cho xi lanh và van điện từ trong hệ thống khí nén.
Lắp tại đầu vào FRL, duy trì áp suất ổn định cho toàn bộ hệ thống downstream.
Phù hợp dây chuyền tự động hóa, sản xuất linh kiện điện tử hoặc các thiết bị yêu cầu độ chính xác cao.
Ứng dụng trong phòng sạch và thiết bị y tế, nơi cần kiểm soát áp suất ổn định và sạch.

Môi trường Sử dụng

Nhiệt độ hoạt động: Từ –5 °C đến +60 °C.
Áp suất tối đa cho phép: 1.0 MPa, chịu được proof pressure 1.5 MPa.
Nguồn khí: Khí nén sạch, khô, không chứa dầu hoặc tạp chất.
Lưu ý: Không nên lắp đặt trong môi trường có hóa chất ăn mòn cao, để đảm bảo độ bền và hiệu suất của thiết bị.
