Tổng quan về xi lanh khí nén – Cấu tạo, nguyên lý và ứng dụng trong công nghiệp

Xi lanh khí nén là thiết bị quan trọng trong các hệ thống truyền động tự động, đặc biệt phổ biến trong nhà máy sản xuất. Bài viết dưới đây sẽ giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động, phân loại cũng như ứng dụng của xi lanh khí nén. Shopos hiện là đại lý phân phối chính thức các sản phẩm xi lanh của hai thương hiệu lớn là SMC và CKD tại Việt Nam.

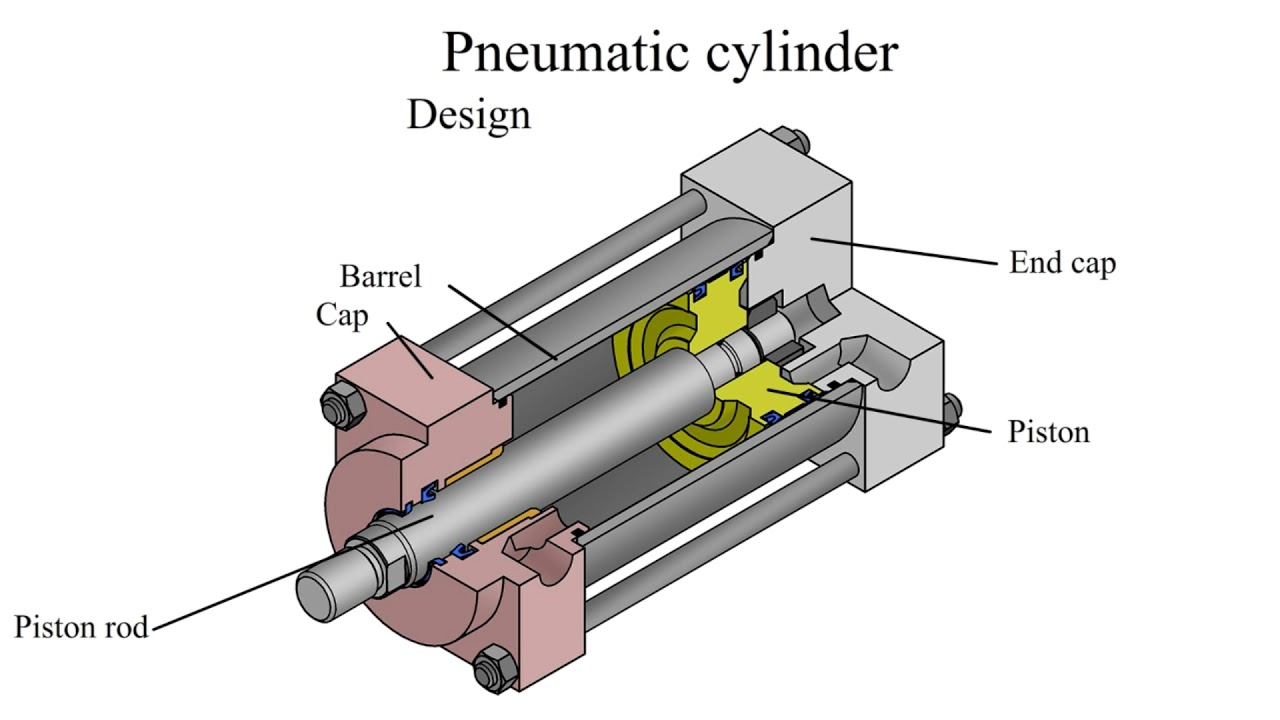

Cấu tạo cơ bản của xi lanh khí nén

Một xi lanh khí nén thông thường bao gồm các bộ phận chính:

• Vỏ xi lanh (Cylinder Tube): Là nơi chứa khí nén và piston hoạt động.

• Piston: Bộ phận di chuyển bên trong xi lanh khi có khí nén tác động.

• Trục piston (Piston Rod): Truyền lực từ piston ra bên ngoài xi lanh.

• Đầu xi lanh (End Cap): Gồm đầu trước và đầu sau, giữ kín hai đầu xi lanh.

• Phớt làm kín (Seal): Ngăn khí nén rò rỉ và giảm ma sát trong quá trình hoạt động.

Nguyên lý hoạt động của xi lanh khí nén

Xi lanh hoạt động nhờ áp suất của khí nén. Khi khí nén được cấp vào một đầu xi lanh, áp suất sẽ đẩy piston di chuyển theo một hướng. Khi khí nén cấp vào đầu còn lại hoặc được xả ra, piston sẽ trở lại vị trí ban đầu.

Có hai nguyên lý hoạt động chính tùy theo loại xi lanh:

• Tác động đơn: Khí nén chỉ cấp vào một đầu, lực hồi được tạo ra nhờ lò xo.

• Tác động kép: Khí nén cấp vào cả hai đầu của xi lanh, điều khiển chính xác hành trình tới/lui của piston.

Phân loại xi lanh khí nén phổ biến

1. Xi lanh tác động đơn (Single-Acting Cylinder)

• Chỉ sử dụng khí nén để tạo chuyển động theo một chiều (thường là chiều đẩy).

• Chiều quay trở lại được hỗ trợ bởi lò xo bên trong xi lanh.

• Ưu điểm: Cấu trúc đơn giản, tiêu thụ ít khí nén.

• Nhược điểm: Lực sinh ra thấp, hành trình giới hạn.

2. Xi lanh tác động kép (Double-Acting Cylinder)

• Sử dụng khí nén cho cả hai chiều chuyển động.

• Có thể điều khiển chính xác hành trình piston ở cả hai hướng.

• Ưu điểm: Lực đẩy và lực kéo mạnh, hành trình dài hơn, linh hoạt.

• Nhược điểm: Yêu cầu hệ thống cấp/xả khí phức tạp hơn.

3. Các loại xi lanh đặc biệt

Ngoài hai loại chính trên, còn có các loại chuyên dụng:

• Xi lanh dẫn hướng (Guide Cylinder) – Tích hợp cơ cấu dẫn hướng để tăng độ ổn định.

• Xi lanh không trục (Rodless Cylinder) – Thiết kế đặc biệt giúp tiết kiệm không gian.

• Xi lanh khóa (Lock Cylinder) – Có chức năng giữ cố định vị trí khi mất khí nén.

Ứng dụng thực tế của xi lanh khí nén trong công nghiệp

Xi lanh khí nén được ứng dụng trong nhiều lĩnh vực sản xuất:

• Dây chuyền đóng gói: Đẩy, kẹp hoặc cắt sản phẩm.

• Máy lắp ráp tự động: Điều khiển chuyển động chính xác.

• Máy gia công cơ khí: Dẫn hướng, kẹp hoặc nâng chi tiết gia công.

• Ngành điện tử: Điều khiển thao tác nhẹ nhàng, chính xác.

• Ngành thực phẩm – dược phẩm: Ứng dụng trong môi trường sạch và an toàn.

Shopos – Nhà phân phối chính thức xi lanh khí nén SMC và CKD

Tại Shopos, chúng tôi cung cấp đầy đủ các dòng sản phẩm xi lanh khí nén chất lượng cao từ SMC và CKD:

SMC

• Xi lanh dòng CP96, C85, MGPM: Đa dạng loại, độ bền cao, tích hợp công nghệ chống ăn mòn.

• Rodless Cylinder dòng MY1B, MY2B: Thiết kế nhỏ gọn, tiết kiệm không gian.

• Xi lanh tích hợp cảm biến dòng CDQ2: Phù hợp cho hệ thống tự động hóa hiện đại.

CKD

• Xi lanh dòng SDA, STK, STG: Hiệu suất cao, đáp ứng môi trường làm việc khắt khe.

• Xi lanh dẫn hướng GRC, GAB: Tăng độ ổn định cho ứng dụng cần độ chính xác cao.

• Loạt xi lanh compact và siêu nhỏ: Phù hợp không gian lắp đặt hạn chế.

Kết luận

Xi lanh khí nén là thiết bị truyền động thiết yếu trong các hệ thống tự động hóa công nghiệp. Việc lựa chọn loại xi lanh phù hợp với yêu cầu kỹ thuật và môi trường làm việc giúp nâng cao hiệu quả sản xuất và giảm chi phí vận hành. Shopos cam kết cung cấp các giải pháp khí nén chất lượng từ những thương hiệu hàng đầu như SMC và CKD.
