Tổng quan thanh dẫn hướng cong HCR THK: Ưu điểm và ứng dụng thực tế

1. Thanh dẫn hướng cong HCR THK là gì?

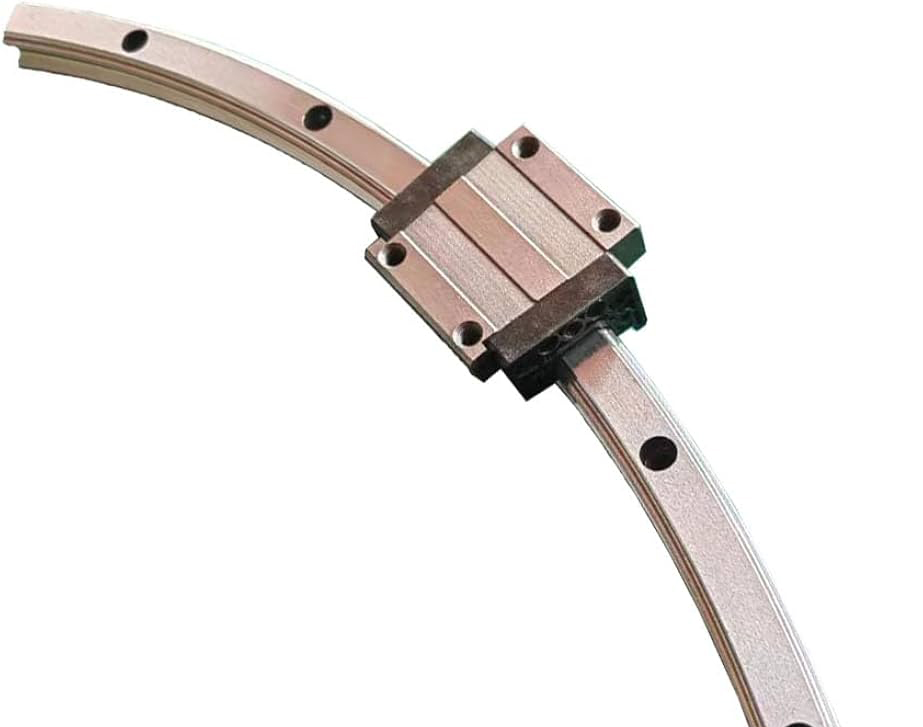

Thanh dẫn hướng cong (Curved LM Guide) Model HCR là một hệ thống trượt tuyến tính cho phép chuyển động mượt mà theo cung tròn. Không giống như các thanh dẫn hướng tuyến tính truyền thống vốn chỉ hoạt động theo đường thẳng, HCR có thể thiết kế theo cung cong tùy biến, đáp ứng được các ứng dụng phức tạp và tiết kiệm không gian.

Model HCR được ứng dụng nhiều trong các hệ thống có kết cấu uốn cong hoặc đòi hỏi chuyển động quay liên tục mà vẫn đảm bảo độ chính xác và độ ổn định cao.

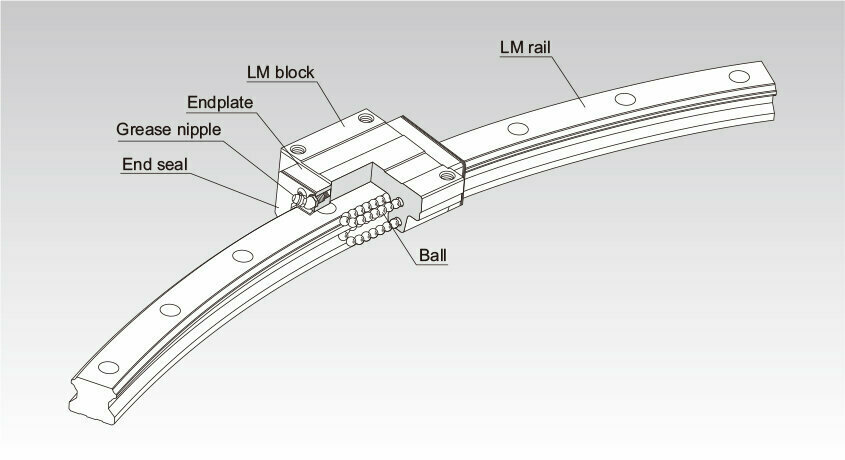

2. Cấu tạo của thanh dẫn hướng cong HCR

Thanh dẫn hướng HCR gồm hai thành phần chính:

2.1. Ray cong (Curved Rail)

• Được gia công chính xác với bán kính cong cố định.

• Có thể tùy chọn theo góc cong: 90°, 180°, hoặc theo yêu cầu.

• Ray được tôi cứng và mài bóng để giảm ma sát, tăng tuổi thọ.

 2.2. Con trượt (LM Block)

• Sử dụng bi lồng (Caged Ball), giúp duy trì khoảng cách đều giữa các bi, giảm ma sát và tiếng ồn.

• Cấu tạo nhỏ gọn, chịu tải tốt trong cả hướng trục và hướng hướng tâm.

• Thiết kế chống trượt bi trong quá trình vận hành trên cung cong.

Ngoài ra, có thể lựa chọn nhiều kích thước HCR khác nhau như HCR12, HCR15, HCR20 để phù hợp với tải trọng và kích thước hệ thống.

3Ưu điểm nổi bật của Curved LM Guide Model HCR

3.1. Hỗ trợ chuyển động cong linh hoạt

• Có thể chế tạo để uốn cong theo các bán kính nhỏ hoặc lớn.

• Hỗ trợ nhiều thiết kế máy phức tạp, tiết kiệm không gian bố trí thiết bị.

3.2. Giảm tiếng ồn và tăng tuổi thọ

• Nhờ công nghệ Caged Ball, giúp giảm tiếp xúc kim loại – kim loại, tăng tuổi thọ con trượt.

3.3. Độ chính xác cao

• Độ mài chính xác cao trên ray và bi lồng giữ cho chuyển động mượt mà, không giật.

• Sai số nhỏ phù hợp với các thiết bị yêu cầu độ lặp lại cao.

3.4. Tối ưu cho thiết kế gọn

• Có thể thay thế các cơ cấu liên kết phức tạp trong hệ thống quay, tiết kiệm diện tích và vật liệu.

4. Ứng dụng thực tế của HCR trong công nghiệp

4.1. Robot công nghiệp

• Dẫn hướng cho các khớp quay hoặc phần cánh tay di chuyển theo quỹ đạo cong.

• Được sử dụng phổ biến trong robot SCARA, robot pick-and-place.

4.2. Máy CNC gia công đường cong

• Dẫn hướng dao hoặc bàn làm việc trong máy khắc, máy tiện chi tiết uốn cong.

4.3. Dây chuyền sản xuất vòng

• Băng tải hình tròn, xoắn ốc hoặc hệ thống đóng gói dạng vòng tròn.

4.4. Thiết bị bán dẫn và y tế

• Di chuyển chính xác các đầu đo, đầu lấy mẫu theo đường cong, yêu cầu cao về độ sạch và độ mượt.

5. Một số dòng Curved LM Guide HCR phổ biến

• HCR12: nhỏ gọn, phù hợp robot và máy móc kích thước nhỏ.

• HCR15, HCR20: cho tải trọng trung bình – cao, dùng trong máy CNC, thiết bị kiểm tra.

THK cũng hỗ trợ tùy chỉnh bán kính cong, góc quay và chiều dài ray theo yêu cầu của khách hàng.
