Giới thiệu về Bộ trao đổi nhiệt trong làm mát công nghiệp
Bộ trao đổi nhiệt (heat exchanger) là thiết bị không thể thiếu trong các ngành công nghiệp hiện đại, đặc biệt trong các hệ thống nhiệt, làm mát và gia nhiệt. Chức năng chính của bộ trao đổi nhiệt là chuyển giao nhiệt giữa các chất có nhiệt độ khác nhau mà không làm chúng trộn lẫn với nhau. Quá trình này giúp cải thiện hiệu suất sử dụng năng lượng, giảm chi phí và bảo vệ môi trường. Bộ trao đổi nhiệt được ứng dụng trong nhiều ngành công nghiệp, bao gồm công nghiệp hóa chất, thực phẩm và nước giải khát, điện năng, dược phẩm, dầu khí, và xử lý nước thải.
Trong bài viết này, chúng ta sẽ đi sâu vào các loại bộ trao đổi nhiệt phổ biến, cấu tạo, nguyên lý hoạt động, ứng dụng, cũng như lợi ích khi sử dụng chúng trong công nghiệp. Đặc biệt, bạn có thể dễ dàng mua bộ trao đổi nhiệt chất lượng cao từ shopos.vn, nơi cung cấp các sản phẩm uy tín, đáp ứng nhu cầu công nghiệp của bạn.
Cấu tạo và nguyên lý hoạt động của Bộ trao đổi nhiệt
Cấu tạo của bộ trao đổi nhiệt
Bộ trao đổi nhiệt bao gồm một số thành phần chính, mỗi phần đều có vai trò quan trọng trong việc thực hiện chức năng truyền nhiệt. Các thành phần cơ bản bao gồm:
-
Ống trao đổi nhiệt: Đây là phần chủ yếu của bộ trao đổi nhiệt. Các ống được chế tạo bằng vật liệu có khả năng dẫn nhiệt tốt, như đồng, thép không gỉ, hoặc các hợp kim khác. Các chất lỏng hoặc khí nóng đi qua các ống này và truyền nhiệt ra bên ngoài vào chất lỏng hoặc khí lạnh được dẫn qua vỏ bên ngoài.
-
Vỏ bảo vệ: Vỏ bảo vệ là phần bao quanh hệ thống ống trao đổi nhiệt. Vỏ giúp ngăn cách các chất lỏng nóng và lạnh, đồng thời giữ cho hệ thống không bị rò rỉ. Ngoài ra, vỏ bảo vệ còn giúp giảm thất thoát nhiệt ra ngoài môi trường.
-
Vách ngăn (baffle): Đây là các bộ phận được đặt trong bộ trao đổi nhiệt để tạo ra các dòng chảy xoáy hoặc thay đổi hướng dòng chất lỏng. Điều này giúp tăng diện tích tiếp xúc giữa chất lỏng nóng và lạnh, từ đó tăng hiệu quả truyền nhiệt.
-
Cổng vào và ra: Là các điểm kết nối của bộ trao đổi nhiệt với các hệ thống bên ngoài. Chất lỏng nóng sẽ đi vào qua một cổng, và chất lỏng lạnh sẽ ra qua cổng còn lại sau khi đã hấp thụ nhiệt.
Nguyên lý hoạt động
Nguyên lý hoạt động của bộ trao đổi nhiệt rất đơn giản nhưng rất hiệu quả. Khi chất lỏng hoặc khí nóng và lạnh đi qua bộ trao đổi nhiệt, chúng sẽ trao đổi nhiệt qua bề mặt tiếp xúc mà không trực tiếp trộn lẫn với nhau. Quá trình này giúp giảm nhiệt độ của chất nóng và tăng nhiệt độ của chất lạnh. Tùy thuộc vào loại bộ trao đổi nhiệt, các chất có thể di chuyển qua các ống hoặc bề mặt tấm kim loại, nhưng nguyên lý cơ bản vẫn là sự trao đổi nhiệt giữa các chất có nhiệt độ khác nhau.
Điều này giúp duy trì nhiệt độ ổn định trong các quy trình sản xuất và bảo vệ các thiết bị, tránh bị hư hỏng do quá nhiệt.
Phân loại bộ trao đổi nhiệt
Có nhiều loại bộ trao đổi nhiệt khác nhau, được thiết kế và chế tạo để phù hợp với các yêu cầu công nghiệp cụ thể. Sau đây là một số loại phổ biến:
Bộ trao đổi nhiệt kiểu ống chùm (Shell and Tube Heat Exchanger)
Bộ trao đổi nhiệt kiểu ống chùm là loại phổ biến nhất trong các ứng dụng công nghiệp, đặc biệt là trong các ngành hóa dầu và điện năng. Bộ trao đổi nhiệt này bao gồm một hệ thống các ống nhỏ được đặt trong một vỏ hình chùm. Chất lỏng nóng chảy qua các ống, trong khi chất lỏng lạnh chảy qua vỏ bên ngoài các ống.
Ưu điểm:
- Khả năng chịu được áp suất và nhiệt độ cao, thích hợp cho các ứng dụng công nghiệp yêu cầu nhiệt độ và áp suất lớn.
- Dễ dàng bảo trì và thay thế các ống khi cần thiết.
- Thường được sử dụng trong các ngành công nghiệp hóa dầu, điện năng, và chế biến thực phẩm.
Nhược điểm:
- Chiếm nhiều diện tích và không gian.
- Cần nhiều công đoạn bảo trì và thay thế.

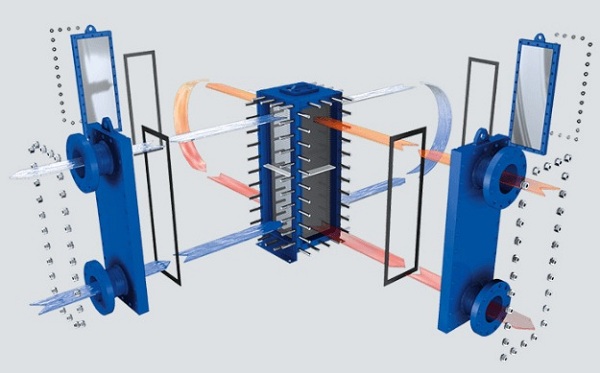

Bộ trao đổi nhiệt kiểu tấm (Plate Heat Exchanger)
Bộ trao đổi nhiệt kiểu tấm được cấu tạo từ các tấm kim loại mỏng được xếp chồng lên nhau. Mỗi tấm có các rãnh giúp tạo ra các kênh nhỏ để dòng chất lỏng chảy qua. Các tấm kim loại này giúp tăng diện tích trao đổi nhiệt, do đó làm tăng hiệu quả của bộ trao đổi nhiệt.
Ưu điểm:
- Diện tích trao đổi nhiệt lớn trong một kích thước nhỏ.
- Hiệu quả trao đổi nhiệt cao, tiết kiệm năng lượng.
- Dễ dàng thay thế và làm sạch các tấm nếu cần.
Nhược điểm:
- Không phù hợp cho các ứng dụng yêu cầu khối lượng chất lỏng lớn.
- Dễ bị bám bẩn và cặn bã, cần thường xuyên vệ sinh.
Bộ trao đổi nhiệt kiểu không khí (Air Cooled Heat Exchanger)
Bộ trao đổi nhiệt kiểu không khí sử dụng không khí làm chất làm mát thay cho nước. Các thiết bị trao đổi nhiệt này thường được sử dụng trong các ứng dụng mà nguồn nước không sẵn có hoặc không phù hợp.
Ưu điểm:
- Không cần nguồn nước làm mát.
- Thích hợp cho các ứng dụng ngoài trời và trong môi trường khô.
Nhược điểm:
- Hiệu suất trao đổi nhiệt thấp hơn so với các bộ trao đổi nhiệt sử dụng chất lỏng.
- Cần diện tích lớn để lắp đặt, vì không khí không có khả năng dẫn nhiệt tốt như nước.
Bộ trao đổi nhiệt kiểu xoắn ốc (Spiral Heat Exchanger)
Bộ trao đổi nhiệt kiểu xoắn ốc có thiết kế đặc biệt với các ống trao đổi nhiệt được cuộn lại thành hình xoắn ốc. Chất lỏng nóng và lạnh di chuyển trong các kênh xoắn ốc, giúp tăng diện tích tiếp xúc và cải thiện hiệu quả trao đổi nhiệt.
Ưu điểm:
- Hiệu quả trao đổi nhiệt cao trong không gian nhỏ.
- Thích hợp cho các ứng dụng yêu cầu khả năng xử lý chất lỏng có cặn bẩn hoặc dễ bị tắc nghẽn.
Nhược điểm:
- Thiết kế phức tạp, chi phí chế tạo cao.
- Dễ bị hỏng trong các ứng dụng có nhiệt độ và áp suất cao.
Ứng dụng của bộ trao đổi nhiệt trong công nghiệp
Bộ trao đổi nhiệt có ứng dụng rộng rãi trong nhiều ngành công nghiệp, từ sản xuất điện năng, hóa dầu, đến thực phẩm và dược phẩm. Cụ thể, các bộ trao đổi nhiệt được sử dụng:
- Trong ngành dầu khí và hóa dầu: Được sử dụng để làm mát các chất lỏng nóng trong các nhà máy lọc dầu và các quy trình chế biến hóa chất.
- Trong ngành thực phẩm và nước giải khát: Dùng để làm lạnh hoặc tiệt trùng các sản phẩm thực phẩm, đảm bảo chất lượng và vệ sinh sản phẩm.
- Trong ngành điện năng: Cải thiện hiệu quả làm mát trong các lò hơi, hệ thống truyền nhiệt và các thiết bị điện khác.
- Trong ngành dược phẩm: Điều chỉnh nhiệt độ trong các quy trình sản xuất thuốc, đảm bảo chất lượng sản phẩm dược phẩm.
Lợi ích của việc sử dụng bộ trao đổi nhiệt trong công nghiệp
- Tiết kiệm năng lượng: Bộ trao đổi nhiệt giúp tận dụng nhiệt dư thừa trong các hệ thống công nghiệp, giảm thiểu lượng năng lượng bị lãng phí.
- Tăng hiệu quả sản xuất: Với hiệu quả trao đổi nhiệt cao, bộ trao đổi nhiệt giúp tăng tốc độ sản xuất và giảm thời gian cần thiết cho các bước chế biến.
- Bảo vệ môi trường: Giảm thiểu khí thải và giảm sự tiêu tốn tài nguyên năng lượng, góp phần bảo vệ môi trường và giảm chi phí hoạt động.
Tương lai của bộ trao đổi nhiệt trong công nghiệp
Trong tương lai, bộ trao đổi nhiệt sẽ tiếp tục được phát triển để đáp ứng các yêu cầu về tiết kiệm năng lượng và bảo vệ môi trường. Công nghệ mới sẽ giúp cải thiện hiệu suất truyền nhiệt, giảm kích thước thiết bị, và tối ưu hóa chi phí đầu tư. Sự phát triển của các vật liệu mới như hợp kim và vật liệu composite có thể mang lại các giải pháp mới cho bộ trao đổi nhiệt, giúp giảm chi phí và nâng cao hiệu quả.
Kết luận
Bộ trao đổi nhiệt đóng một vai trò rất quan trọng trong công nghiệp, giúp tiết kiệm năng lượng, bảo vệ môi trường, và tăng hiệu quả sản xuất. Với sự phát triển không ngừng của công nghệ, bộ trao đổi nhiệt sẽ ngày càng trở nên hiệu quả hơn, đáp ứng tốt hơn nhu cầu của các ngành công nghiệp.
