Thanh dẫn hướng là gì?

Thanh dẫn hướng là: một cơ cấu cơ khí cho phép một vật hay một bộ phận máy chuyển động trơn tru và chính xác theo một quỹ đạo nhất định thường là đường thẳng. Đây thành phần thiết yếu trong nhiều ứng dụng công nghiệp đòi hỏi chuyển động chính xác và mượt mà.

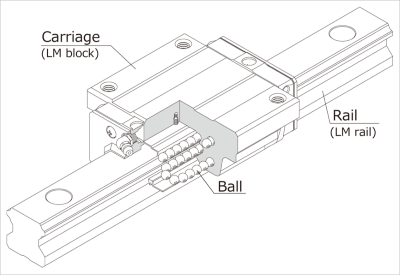

Cấu trúc cơ bản gồm:

  • Ray trượt (LM Rail): là thanh ray cố định được gia công chính xác.

  • Khối trượt (LM Block): bộ phận chuyển động trên ray, bên trong chứa hệ thống bi hoặc con lăn chuyển động tuần hoàn.

Thông qua cơ chế chuyển động của các viên bi hoặc con lăn, thanh dẫn hướng giúp chuyển động tịnh tiến mượt mà, gần như không có độ rơ, ma sát rất thấp và độ chính xác rất cao.





Cau-tao-thanh-dan-huong






Vai trò của thanh dẫn hướng trong máy móc

Thanh dẫn hướng giúp thay thế các chuyển động trượt thông thường vốn gây mài mòn nhanh và khó điều khiển chính xác. Một số vai trò quan trọng bao gồm:

  • Hỗ trợ chuyển động chính xác cho các thành phần cơ khí.

  • Giảm ma sát, nâng cao hiệu suất và tiết kiệm năng lượng.

  • Tăng độ ổn định, đảm bảo vận hành êm, không rung lắc.

  • Kéo dài tuổi thọ thiết bị nhờ thiết kế chịu tải tốt và chống mài mòn.


THK – Hãng tiên phong phát minh ra thanh dẫn hướng LM Guide

THK là doanh nghiệp đầu tiên trên thế giới phát triển thành công LM Guide – thanh dẫn hướng tuyến tính sử dụng ổ bi tuần hoàn. Tên gọi THK là viết tắt của “Toughness – High Quality – Know-how”, thể hiện cam kết về độ bền, chất lượng và chuyên môn kỹ thuật.

Từ năm 1971 đến nay, THK đã không ngừng đổi mới, cải tiến để trở thành thương hiệu dẫn đầu thế giới trong lĩnh vực dẫn hướng tuyến tính, với mạng lưới toàn cầu và sản phẩm có mặt trong hầu hết các ngành công nghiệp hiện đại.

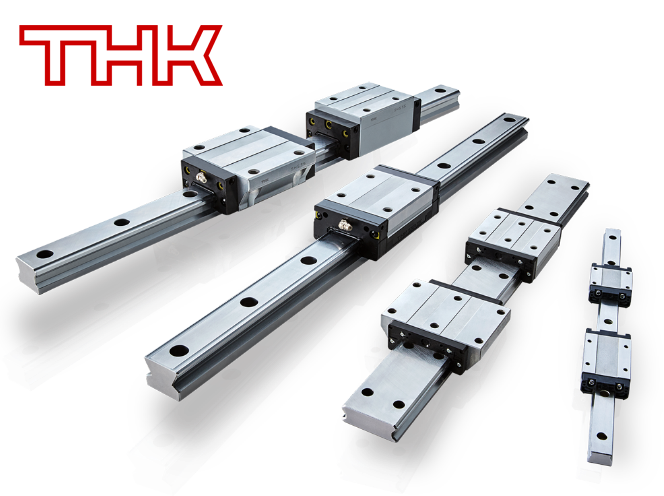

Các dòng sản phẩm thanh dẫn hướng THK phổ biến

THK phát triển nhiều dòng thanh dẫn hướng phù hợp cho từng ứng dụng cụ thể:

  • Dòng tiêu chuẩn: HSR, SHS, SSR – được sử dụng phổ biến trong máy công nghiệp, máy CNC, máy in, máy ép...

  • Dòng tải nặng: HR, SR – dành cho máy móc công nghiệp nặng, yêu cầu chịu tải và va đập cao.

  • Dòng siêu thấp: Các model có chiều cao thấp, phù hợp cho thiết bị có giới hạn không gian và cần độ chính xác cao.

  • Dòng tích hợp bộ truyền động (Actuator): Dòng KR, SKR – tích hợp thanh dẫn hướng và vít me bi, giúp tiết kiệm không gian và dễ lắp đặt.

  • Dòng cho môi trường đặc biệt:

    • Chịu nhiệt cao (HSR-M1, SR-M1...)

    • Chân không (HSR-M1VV)

    • Chống ăn mòn (HSR-M2)

    • Từ tính thấp (HSR-M3)

  • Thanh dẫn hướng cong (HCR): thiết kế cong theo cung tròn, lý tưởng cho robot, băng tải dạng tròn, thiết bị xoay tròn.


Ưu điểm nổi bật của thanh dẫn hướng THK

  • Độ chính xác cao: Cho phép điều khiển vị trí chính xác đến micron hoặc nano.

  • Khả năng chịu tải lớn: Với thiết kế bốn hàng bi tiếp xúc, truyền lực đều.

  • Hiệu suất vận hành ổn định, bền bỉ: Tuổi thọ cao, bảo trì ít.

  • Đa dạng chủng loại: Đáp ứng mọi ứng dụng từ công nghiệp nhẹ đến nặng, từ môi trường sạch đến khắc nghiệt.

  • Tiêu chuẩn toàn cầu: Dễ thay thế, đồng bộ với hệ thống máy móc quốc tế.


Ứng dụng thực tế trong sản xuất và công nghiệp

Thanh dẫn hướng THK hiện diện trong rất nhiều lĩnh vực:

  • Thiết bị CNC, máy cắt laser, máy khắc, máy in 3D

  • Dây chuyền lắp ráp tự động, thiết bị kiểm tra

  • Máy ép nhựa, máy đóng gói, robot công nghiệp

  • Thiết bị bán dẫn, thiết bị y tế, kính hiển vi chính xác

  • Ứng dụng trong phòng sạch, chân không, môi trường ăn mòn cao


Mua thanh dẫn hướng THK chính hãng ở đâu?

Nếu bạn đang tìm kiếm thanh dẫn hướng THK chính hãng, hãy liên hệ ngay với Shopos.vn – nhà cung cấp uy tín tại Việt Nam:

  • Hàng hóa chính hãng 100%, đầy đủ CO-CQ

  • Đội ngũ tư vấn kỹ thuật giàu kinh nghiệm

  • Có sẵn các dòng thanh dẫn hướng phổ biến và đặc biệt

  • Giao hàng nhanh chóng, hỗ trợ kỹ thuật lắp đặt


Tổng kết

Thanh dẫn hướng là một trong những phát minh cơ khí quan trọng nhất cho ngành tự động hóa và chế tạo hiện đại. Với công nghệ tiên tiến, chất lượng vượt trội và danh tiếng toàn cầu, THK là lựa chọn số 1 cho mọi ứng dụng yêu cầu dẫn hướng chính xác. Đừng bỏ qua sản phẩm này nếu bạn đang xây dựng hoặc nâng cấp hệ thống sản xuất của mình!
