Rod End là gì? Ứng dụng, cấu tạo và cách chọn Rod End phù hợp

1. Rod End là gì?

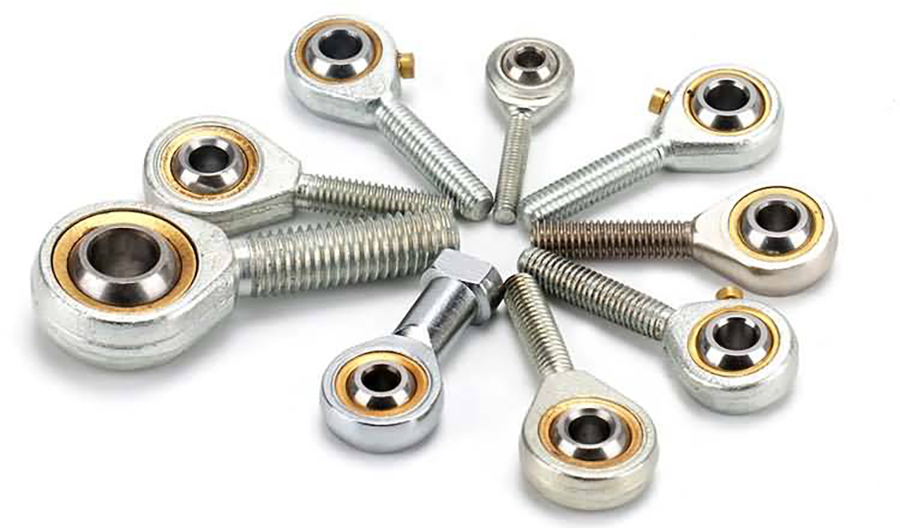

Rod End (hay còn gọi là Heim Joint hoặc Rose Joint) là một khớp nối dạng cầu, được sử dụng để kết nối giữa các chi tiết cơ khí mà vẫn đảm bảo khả năng xoay, nghiêng theo nhiều hướng. Chúng thường được bắt ren vào thanh liên kết và cho phép chuyển động linh hoạt trong giới hạn nhất định.

2. Cấu tạo của Rod End

Một Rod End tiêu chuẩn gồm các thành phần chính:

• Vỏ ngoài (Housing): Làm từ thép, inox hoặc hợp kim, gia công chính xác.

• Vòng bi cầu (Ball Bearing): Là phần lõi có thể xoay tự do trong vỏ, giúp Rod End điều chỉnh hướng chuyển động.

• Ren trong/ngoài: Giúp kết nối với trục, ty hoặc thanh liên kết trong hệ thống.

Ngoài ra, một số loại còn có phớt chắn bụi, bôi trơn sẵn, hoặc vật liệu đặc biệt để chịu nhiệt, chống ăn mòn trong môi trường khắc nghiệt.

3. Nguyên lý hoạt động của Rod End

Rod End hoạt động như một khớp cầu, cho phép kết nối giữa các bộ phận chuyển động mà không bị cứng hoặc cố định hoàn toàn. Khi có sự dịch chuyển lệch trục hoặc thay đổi góc, vòng bi cầu bên trong có thể xoay và nghiêng linh hoạt, đảm bảo truyền động mượt mà mà không gây ma sát lớn.

Chính cơ chế này giúp Rod End:

• Hấp thụ dao động, rung lắc

• Bù sai lệch góc giữa các trục liên kết

• Giữ cho hệ thống ổn định và bền bỉ

4. Ứng dụng thực tế của Rod End trong công nghiệp

Rod End được sử dụng đa dạng trong nhiều ngành công nghiệp, đặc biệt là:

1. Dây chuyền sản xuất tự động hóa

• Kết nối tay gắp robot với cơ cấu dẫn động

• Liên kết cơ cấu khí nén – xi lanh – thanh truyền

2. Máy móc nông nghiệp và công trình

• Hệ thống treo, thanh kéo, bộ điều khiển thủy lực

3. Ngành ô tô, xe đua

• Hệ thống tay lái, hệ thống treo

• Khớp nối giữa thanh giằng và khung xe

4. Nhà máy sản xuất công nghiệp nặng

• Cơ cấu điều khiển chuyển động

• Bộ truyền động trong lò nung, máy ép, máy cán

5. Hàng không, quốc phòng

• Hệ thống truyền lực chính xác cao

• Khớp điều khiển cánh hoặc radar

Nhờ khả năng chịu tải tốt – dễ lắp đặt – điều chỉnh linh hoạt, Rod End là giải pháp truyền động không thể thiếu trong môi trường công nghiệp hiện đại.

5. Cách chọn Rod End phù hợp cho nhà máy sản xuất

Để chọn Rod End hiệu quả, cần lưu ý:

• Tải trọng: Tải tĩnh và tải động theo thiết kế máy

• Loại ren: Trong hoặc ngoài, hệ mét hay inch

• Kích thước: Đường kính lỗ cầu, chiều dài ren, độ dày thân

• Môi trường làm việc: Có bụi, nhiệt độ cao, độ ẩm không?

• Tần suất vận hành: Nếu vận hành liên tục, ưu tiên loại có khả năng bôi trơn định kỳ hoặc tự bôi trơn

✅ Tip từ chuyên gia:
