Lỗi thường gặp khi lắp đặt thanh dẫn hướng THK và cách khắc phục

Thanh dẫn hướng tuyến tính THK được biết đến với độ chính xác cao và độ bền vượt trội trong các hệ thống cơ khí chính xác. Tuy nhiên, nếu quá trình lắp đặt không được thực hiện đúng kỹ thuật, hiệu suất và tuổi thọ của sản phẩm sẽ bị ảnh hưởng nghiêm trọng. Bài viết này sẽ giúp bạn nhận diện các lỗi lắp đặt phổ biến và cách khắc phục, từ đó đảm bảo hệ thống hoạt động ổn định và bền bỉ.

I. Tầm quan trọng của việc lắp đặt chính xác LM Guide THK

• Thanh dẫn hướng (LM Guide) là một phần không thể thiếu trong các thiết bị công nghiệp hiện đại như: máy CNC, máy cắt laser, robot, thiết bị bán dẫn,...

• Việc lắp đặt sai lệch sẽ làm giảm độ chính xác, tăng ma sát, gây tiếng ồn và thậm chí hỏng hóc toàn bộ hệ thống truyền động.

• Đảm bảo đúng kỹ thuật khi lắp đặt là yếu tố sống còn giúp kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì.

II. Lỗi phổ biến khi lắp đặt thanh dẫn hướng THK và hậu quả

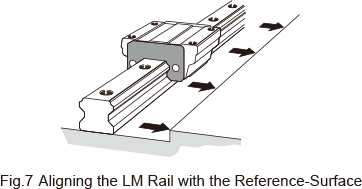

1. Căn chỉnh lệch trục (Misalignment)

• Nguyên nhân: Ray song song bị lệch nhau theo phương ngang hoặc dọc.

• Hậu quả: Dẫn đến hiện tượng kẹt block, mòn lệch bi, tăng ma sát, và giảm tuổi thọ ray.

• Dấu hiệu nhận biết: Block không di chuyển mượt mà, có điểm cứng hoặc tiếng kêu bất thường.

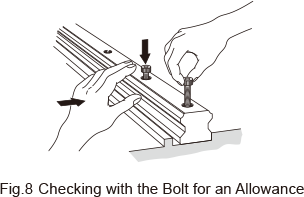

2. Siết bu lông không đúng lực

• Nguyên nhân: Siết quá chặt hoặc không đều giữa các bu lông gá ray.

• Hậu quả: Làm biến dạng phần thân ray hoặc block, gây cong vênh và rung động khi vận hành.

3. Bề mặt lắp đặt không đạt độ phẳng

• Nguyên nhân: Sử dụng bề mặt chưa được gia công chính xác hoặc bị lẫn dị vật.

• Hậu quả: Gây mất độ tiếp xúc đều giữa ray và block → phân bố tải trọng không đồng đều.

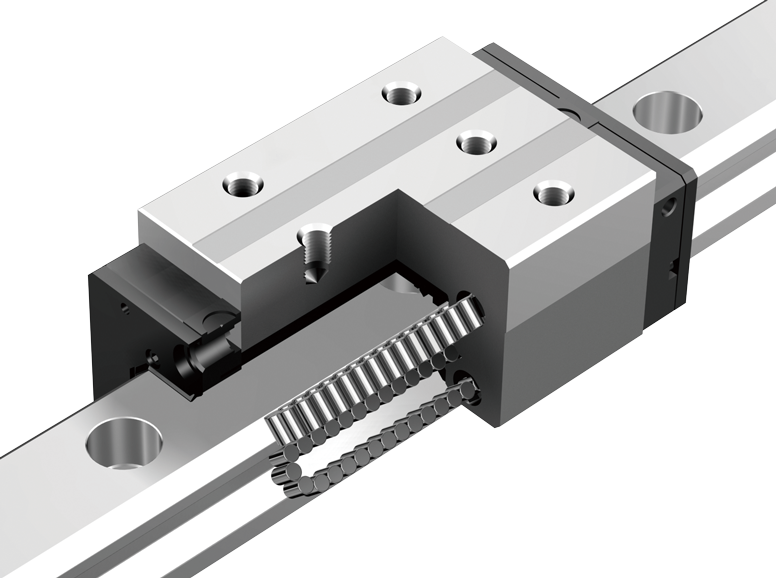

4. Gắn sai hướng hoặc sai loại block

• Nguyên nhân: Nhầm lẫn giữa block trái/phải hoặc lắp ngược chiều bi hồi.

• Hậu quả: Làm sai chuyển động, kẹt hành trình hoặc không hoạt động được.

5. Thiếu bôi trơn hoặc sử dụng sai mỡ

• Nguyên nhân: Không tra mỡ trước khi vận hành, hoặc dùng mỡ không phù hợp với khuyến cáo của THK.

• Hậu quả: Làm nóng block, tăng mài mòn, gây rò rỉ bụi kim loại và rút ngắn tuổi thọ ray.

III. Cách kiểm tra và khắc phục lỗi lắp đặt

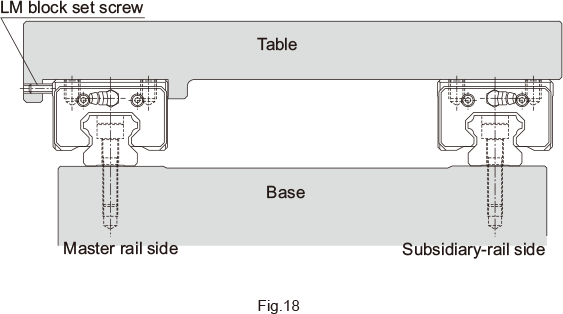

• Dùng đồng hồ so kiểm tra độ song song giữa 2 ray và độ lệch trục.

• Kiểm tra độ phẳng của mặt lắp đặt bằng thước chuyên dụng hoặc thiết bị đo laser.

• Tuân thủ mô men siết bu lông theo khuyến cáo từ THK (tham khảo catalog).

• Bôi trơn bằng mỡ chuyên dụng như THK AFE-CA để đảm bảo độ nhớt, không trôi, không bám bụi.

• Nếu cần thay ray mới, nên vệ sinh sạch sẽ hoàn toàn bề mặt lắp đặt và thay luôn block đồng bộ để tránh sai số tích lũy.

IV. Gợi ý lựa chọn dòng ray phù hợp để giảm lỗi lắp đặt

Một số dòng sản phẩm của THK giúp dễ dàng hơn trong lắp đặt và căn chỉnh:

• SHS: Có rãnh bi hồi đặc biệt giúp tự căn chỉnh tốt hơn, giảm nguy cơ lệch trục.

• SSR: Thiết kế nhỏ gọn, thích hợp cho các không gian hạn chế.

• HSR: Chịu tải lớn, phù hợp môi trường rung động mạnh.

• SRS: Dòng mini dùng cho thiết bị bán dẫn và robot nhỏ gọn.
