Giới thiệu động cơ điện một pha
Động cơ điện một pha là loại động cơ phổ biến và quan trọng trong nhiều ứng dụng đời sống và sản xuất. Với cấu tạo đơn giản, dải công suất từ 0,5 ~ 3 kW sử dụng dòng điện một pha gồm một dây nóng và một dây trung tính, loại động cơ này thường được áp dụng trong các thiết bị gia đình (bơm nước, quạt, máy giặt, tủ lạnh...) và các hệ thống có tải trọng nhỏ (băng tải, quạt thông gió, máy nén khí).

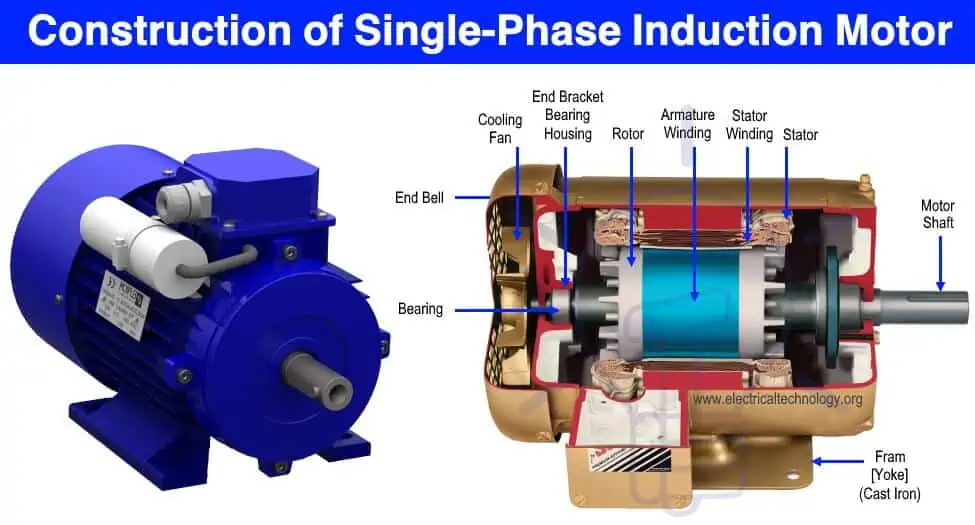

Cấu tạo cơ bản của động cơ một pha gồm stator (phần đứng yên), rotor (phần quay), và một tụ điện giúp khởi động động cơ. Nguyên lý hoạt động dựa trên việc tạo ra từ trường quay, nhờ đó rotor có thể quay để truyền lực tới các thiết bị cơ khí. Tụ điện đóng vai trò quan trọng trong việc giúp động cơ khởi động mượt mà và hoạt động ổn định.
Phân loại động cơ điện một pha
Động cơ một pha được phân thành nhiều loại dựa trên cấu tạo và phương thức hoạt động. Dưới đây là các loại động cơ một pha phổ biến:
-
Động cơ phân pha (Split-phase motor): Động cơ này sử dụng cuộn dây phụ để khởi động và cuộn dây chính để vận hành, thường được dùng trong máy giặt hoặc máy nén khí nhỏ.
-
Động cơ khởi động tụ điện (Capacitor-start motor): Loại động cơ khởi động bằng tụ điện giúp tăng mô-men khởi động, phù hợp với các thiết bị cần tải nặng lúc bắt đầu như máy bơm hoặc quạt công nghiệp.
-
Động cơ khởi động và vận hành tụ điện (Capacitor-start capacitor-run motor): Kết hợp cả tụ khởi động và tụ vận hành, loại động cơ này hoạt động hiệu quả, êm ái, thường dùng trong điều hòa không khí hoặc máy nén.
-
Động cơ tụ điện cố định (Permanent-split capacitor - PSC motor): Động cơ với tụ điện cố định, thiết kế nhỏ gọn, tiết kiệm năng lượng, phù hợp với quạt và các thiết bị gia dụng.
Mỗi loại động cơ có những đặc điểm riêng biệt, việc chọn loại động cơ phù hợp với nhu cầu sử dụng sẽ giúp nâng cao hiệu quả hoạt động và tối ưu hóa chi phí vận hành.
Cách đấu nối một số loại động cơ một chiều cơ bản
1. Động cơ phân pha (Split-phase motor):
Cấu tạo: Động cơ có hai cuộn dây: cuộn dây chính (Run winding) và cuộn dây phụ (Start winding).
Hướng dẫn đấu nối:
- Kết nối cuộn dây chính trực tiếp với nguồn điện một pha.
- Cuộn dây phụ được đấu nối với một rơ-le hoặc công tắc ly tâm, tự động ngắt sau khi động cơ khởi động.
- Đảm bảo đúng thứ tự dây nóng và dây trung tính để tránh đảo chiều quay.
2. Động cơ khởi động tụ điện (Capacitor-start motor):
Cấu tạo: Sử dụng tụ điện để tăng mô-men khởi động, với cuộn dây phụ được đấu nối qua tụ điện.
Hướng dẫn đấu nối:
- Kết nối cuộn dây chính với nguồn điện một pha.
- Cuộn dây phụ được nối qua tụ điện và rơ-le khởi động, để tăng cường dòng khởi động.
- Sau khi động cơ đạt tốc độ tối đa, rơ-le sẽ ngắt kết nối tụ điện.
3. Động cơ khởi động và vận hành tụ điện (Capacitor-start capacitor-run motor):
Cấu tạo: Kết hợp cả tụ điện khởi động và tụ điện vận hành, đảm bảo hiệu suất cao và vận hành ổn định.
Hướng dẫn đấu nối:
- Kết nối tụ điện khởi động song song với cuộn dây phụ để hỗ trợ khởi động.
- Tụ điện vận hành được nối cố định với cuộn dây phụ và vẫn hoạt động trong suốt quá trình vận hành.
- Kiểm tra kỹ để đảm bảo tụ điện được đấu đúng cực và chịu được điện áp làm việc.
4. Động cơ tụ điện cố định (Permanent-split capacitor - PSC motor):
Cấu tạo: Sử dụng một tụ điện cố định để hỗ trợ cả khởi động và vận hành.
Hướng dẫn đấu nối:
- Tụ điện được nối trực tiếp song song với cuộn dây phụ.
- Đấu cuộn dây chính vào nguồn điện một pha.
- Loại động cơ này không cần rơ-le hay công tắc ly tâm.
4. Lưu ý khi đấu nối
Khi chuẩn bị đồ và đấu nối động cơ điện một chiều, cần kiểm tra kỹ các thiết bị và dụng cụ, đảm bảo chúng hoạt động tốt và phù hợp với thông số kỹ thuật của động cơ. Trước khi đấu nối, phải cắt hoàn toàn nguồn điện và kiểm tra lại bằng thiết bị đo để chắc chắn không còn dòng điện. Đấu nối đúng cực của động cơ (cực dương và cực âm) và sử dụng dây dẫn có kích thước phù hợp với dòng điện của động cơ, đồng thời đảm bảo dây dẫn được cách điện tốt.
Môi trường làm việc cần đảm bảo khô ráo, sạch sẽ và không có vật liệu dễ cháy nổ. Hệ thống nối đất phải được kiểm tra kỹ để bảo vệ an toàn khi có sự cố rò rỉ điện. Đồng thời, các thiết bị bảo vệ như cầu chì, rơ le quá tải và rơ le bảo vệ nhiệt cần được kết nối đúng cách để đảm bảo bảo vệ động cơ và người sử dụng trong trường hợp có sự cố.
Sau khi đấu nối, cần kiểm tra lại toàn bộ kết nối trước khi đưa động cơ vào vận hành. Bật nguồn điện và quan sát động cơ hoạt động trong thời gian ngắn để kiểm tra sự ổn định. Ngoài ra, người làm việc phải sử dụng đồ bảo hộ cá nhân như găng tay cách điện, ủng cao su và kính bảo vệ để tránh nguy cơ bị điện giật trong quá trình làm việc.
---------------------------------------
