Khớp nối nhanh Goodridge GQD05BP04F

Liên hệ

Hãng sản xuất: Goodridge

Mã hàng: GQD05BP04F

Tồn kho: Theo yêu cầu kỹ thuật

Ngày cập nhật: 11:27 29/09/2026

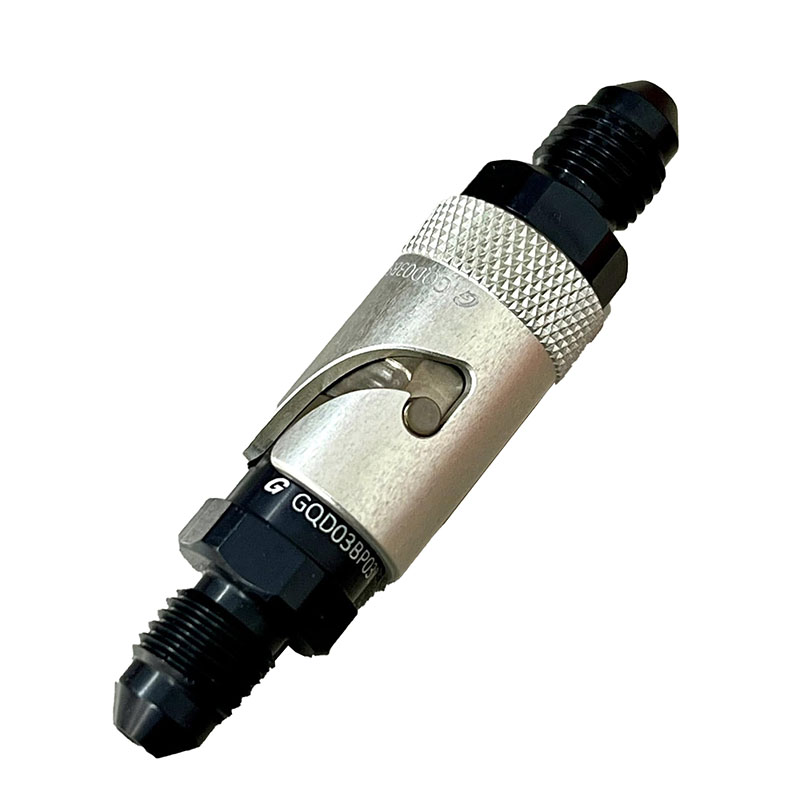

Khớp nối nhanh Goodridge GQD05BP04F thuộc dòng G-Link Bayonet-Type, được thiết kế dạng Plug với kích thước Nominal Size 05 và kết nối ren JIC -04. Sản phẩm sử dụng phớt FPM, đường kính danh nghĩa 5.5 mm và chịu áp suất tối đa 150 bar. Cơ cấu bayonet cho phép ghép nối và tháo khớp nhanh bằng thao tác đẩy và xoay vòng khóa, phù hợp với các hệ thống cần kết nối đường ống, ống mềm hoặc mạch truyền chất lưu thường xuyên. GQD05BP04F có kích thước nhỏ gọn, trọng lượng 13 g và được Goodridge phát triển cho các ứng dụng truyền chất lỏng/khí hiệu suất cao

Số lượng:

cái / pcs

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Mô tả sản phẩm

1. Khớp nối nhanh Goodridge GQD05BP04F là gì?

Goodridge GQD05BP04F là đầu Plug thuộc dòng G-Link Bayonet-Type Quick Disconnect Coupling của Goodridge. Sản phẩm được thiết kế để tạo kết nối nhanh giữa hai phần của hệ thống đường ống hoặc ống mềm, cho phép người vận hành thực hiện thao tác kết nối và tháo rời nhanh hơn so với các phương thức kết nối cố định.

Theo catalogue Goodridge, GQD05BP04F có Nominal Size 05, sử dụng cấu hình -04 JIC, phớt FPM, đường kính danh nghĩa 5.5 mm và mức áp suất làm việc tối đa (MWP) 150 bar. Sản phẩm có chiều dài tổng thể 39.6 mm, chiều dài khi ghép nối 43 mm, kích thước Hex A/F 17 mm và trọng lượng 13 g.

GQD05BP04F là phần Plug, vì vậy khi sử dụng trong một bộ khớp nối nhanh cần ghép với phần Socket tương ứng. Với cùng cấu hình, Goodridge cung cấp GQD05BS04F là Socket -04 JIC sử dụng phớt FPM.

2. Đặc điểm của Goodridge GQD05BP04F

2.1 Thiết kế G-Link Bayonet-Type

GQD05BP04F sử dụng cơ cấu Bayonet-Type của dòng G-Link. Cơ cấu khóa được thiết kế để người sử dụng có thể kết nối hoặc tháo khớp bằng thao tác push & twist trên vòng ngoài, không yêu cầu cơ cấu tác động riêng.

Thiết kế này phù hợp với các hệ thống cần thực hiện kết nối và ngắt kết nối thường xuyên, đồng thời giúp giảm thời gian thao tác khi bảo trì hoặc thay thế đường ống.

2.2 Cấu hình Plug -04 JIC

GQD05BP04F là QDV Bayonet-Type Plug -04 JIC FPM Seal. Cấu hình -04 JIC là một trong các kiểu kết nối JIC/UNF được Goodridge sử dụng cho dòng G-Link Bayonet-Type.

Với kích thước Hex A/F 17 mm và đường kính danh nghĩa 5.5 mm, sản phẩm có thiết kế tương đối nhỏ gọn so với khả năng chịu áp suất của dòng sản phẩm.

2.3 Phớt FPM

GQD05BP04F sử dụng FPM seal. Trong catalogue Goodridge, FPM được mô tả là vật liệu Fluorocarbon, với phạm vi nhiệt độ vận hành được công bố từ -20°C đến 200°C và khả năng sử dụng với các môi chất như fuel, ethanol và vegetable oil theo cấu hình seal được Goodridge công bố.

Do đó, khi lựa chọn GQD05BP04F, cần xem xét đồng thời loại môi chất, nhiệt độ vận hành và áp suất thực tế của hệ thống để đảm bảo phớt phù hợp.

2.4 Khả năng chịu áp suất đến 150 bar

Theo catalogue Goodridge, GQD05BP04F có Maximum Working Pressure (MWP) 150 bar. Đây là thông số quan trọng khi lựa chọn khớp nối nhanh cho các hệ thống có áp suất tương đối cao.

Người thiết kế cần đảm bảo áp suất vận hành thực tế không vượt quá giới hạn của khớp nối và cần xem xét điều kiện nhiệt độ, môi chất cũng như cấu hình hoàn chỉnh của hệ thống.

2.5 Thiết kế nhỏ gọn và trọng lượng nhẹ

GQD05BP04F có:

Hex A/F: 17 mm
Chiều dài tổng thể: 39.6 mm
Chiều dài khi ghép nối: 43 mm
Đường kính danh nghĩa: 5.5 mm
Trọng lượng: 13 g

Thiết kế này giúp GQD05BP04F phù hợp với những hệ thống cần hạn chế kích thước và khối lượng của cụm kết nối.

3. Nguyên lý kết nối của khớp nối nhanh GQD05BP04F

3.1 Cơ cấu Push & Twist

G-Link Bayonet-Type sử dụng cơ cấu khóa bayonet. Khi kết nối, người vận hành đưa hai nửa Plug và Socket vào đúng vị trí, sau đó thực hiện thao tác đẩy và xoay vòng ngoài để khóa hai phần lại với nhau.

Khi cần tháo, thao tác trên cơ cấu khóa cho phép tách hai nửa coupling mà không cần sử dụng dụng cụ chuyên dụng cho quá trình kết nối/ngắt kết nối thông thường.

3.2 Van tự động trên Plug và Socket

Một đặc điểm quan trọng của G-Link Bayonet-Type là cả Plug và Socket đều được trang bị self-acting valves. Khi hai phần được kết nối, van cho phép môi chất đi qua; khi ngắt kết nối, cơ cấu van giúp hạn chế thất thoát chất lưu và sự xâm nhập của không khí vào hệ thống.

Đặc điểm này đặc biệt hữu ích trong các hệ thống cần thường xuyên tháo lắp đường truyền chất lưu.

4. Ứng dụng của Goodridge GQD05BP04F

4.1 Hệ thống đường ống và ống mềm

GQD05BP04F được sử dụng trong các hệ thống cần kết nối nhanh giữa đường ống, hose hoặc các thiết bị truyền chất lưu. Thiết kế Quick Disconnect giúp đơn giản hóa quá trình tháo lắp khi bảo trì hoặc thay thế.

4.2 Hệ thống truyền chất lỏng

Cấu hình FPM của sản phẩm được Goodridge công bố phù hợp với một số môi chất như fuel, ethanol và vegetable oil trong điều kiện vận hành được quy định. Vì vậy, GQD05BP04F có thể được xem xét cho các hệ thống truyền chất lỏng tương thích với vật liệu làm kín FPM.

4.3 Ứng dụng hiệu suất cao và motorsport

G-Link là dòng sản phẩm nằm trong danh mục Performance Fluid Transfer của Goodridge. Catalogue của hãng giới thiệu G-Link Bayonet-Type là dòng coupling nhỏ gọn và nhẹ dành cho các hệ thống truyền chất lỏng và khí.

Khi sử dụng trong các hệ thống hiệu suất cao, cần lựa chọn đầy đủ Plug và Socket, loại ren, vật liệu seal, môi chất, nhiệt độ và áp suất để đảm bảo cấu hình phù hợp.

5. Thông số kỹ thuật Goodridge GQD05BP04F

Thông số	GQD05BP04F
Nominal Size	05
Dash / Connection	-04
Kiểu kết nối	JIC
Loại seal	FPM
Hex A/F	17 mm
O/A Length	39.6 mm
Coupled Length	43 mm
Nominal Diameter	5.5 mm
Maximum Working Pressure	150 bar
Trọng lượng	13 g
Kiểu	Standard Plug

Các thông số trên phù hợp với bảng kỹ thuật trong hình bạn cung cấp và catalogue Goodridge, trong đó GQD05BP04F được xác định là QDV Bayonet-Type Plug -04 JIC FPM Seal.

6. GQD05BP04F và Socket tương ứng

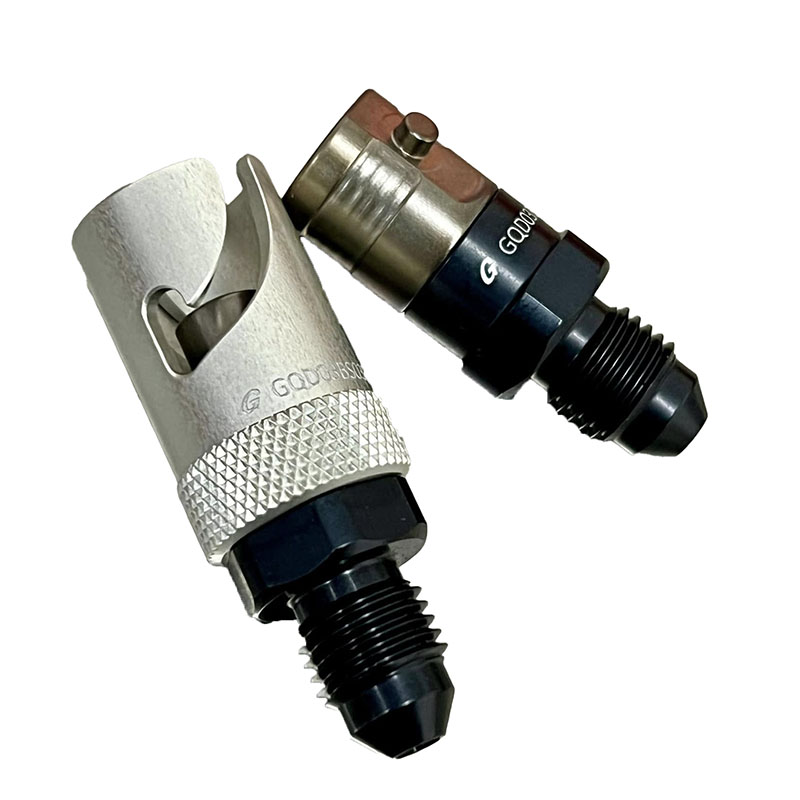

GQD05BP04F là Plug, do đó không nên mô tả sản phẩm như một bộ coupling hoàn chỉnh. Để tạo thành một cặp kết nối G-Link Bayonet-Type tương ứng, có thể sử dụng GQD05BS04F – QDV Bayonet-Type Socket -04 JIC FPM Seal.

Hai sản phẩm cùng có Nominal Size 05, kết nối -04 JIC, phớt FPM, đường kính danh nghĩa 5.5 mm và mức áp suất tối đa 150 bar. Điểm khác biệt chính là GQD05BP04F là Plug với chiều dài tổng thể 39.6 mm và trọng lượng 13 g, trong khi GQD05BS04F là Socket với chiều dài tổng thể 47.5 mm và trọng lượng 17 g.

7. Shopos cung cấp khớp nối nhanh Goodridge GQD05BP04F

Goodridge GQD05BP04F là đầu Plug thuộc dòng G-Link Bayonet-Type, sử dụng kết nối JIC -04 và phớt FPM. Với kích thước danh nghĩa 5.5 mm, áp suất làm việc tối đa 150 bar, thiết kế nhỏ gọn và cơ cấu khóa Bayonet thao tác nhanh, sản phẩm phù hợp cho các hệ thống yêu cầu kết nối và ngắt kết nối đường truyền chất lưu thường xuyên.

Shopos cung cấp khớp nối nhanh Goodridge GQD05BP04F và có thể hỗ trợ lựa chọn Socket tương ứng, cấu hình ren, loại seal và các model khác thuộc dòng G-Link của Goodridge theo yêu cầu hệ thống.
