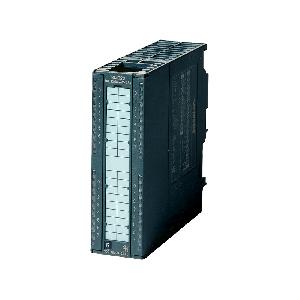

Bộ điều khiển PLC SIEMENS 6ES7322-1BH01-0AA0

Liên hệ

Hãng sản xuất: SIEMENS

Mã hàng: 6ES7322-1BH01-0AA0

Tồn kho: Theo yêu cầu kỹ thuật

6ES7322-1BH01-0AA0 là module đầu ra số (Digital Output SM 322) thuộc hệ SIMATIC S7-300 của Siemens, cung cấp 16 ngõ ra 24V DC cách ly, dùng để điều khiển các thiết bị như relay, van điện từ, contactor và tải công nghiệp.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Số kênh output
:
16 DO
Điện áp định mức
:
24 V DC
Dòng tải mỗi kênh
:
0.5 A
Dòng tải theo nhóm
:
4 A / group
Tổng dòng toàn module
:
8 A
Kiểu kết nối
:
20-pin front connector
Thiết kế
:
module rack S7-300 tiêu chuẩn
Trọng lượng
:
~0.2 – 0.3 kg
Lắp đặt
:
gắn trực tiếp trên rack PLC

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Giới thiệu chung

Module SM 322 – 6ES7322-1BH01-0AA0 là module ngõ ra số tiêu chuẩn thuộc hệ SIMATIC S7-300, được sử dụng để chuyển tín hiệu logic từ PLC ra điều khiển các thiết bị chấp hành trong hệ thống công nghiệp.

Nguyên lý hoạt động của module như sau: CPU PLC gửi tín hiệu logic (0/1), sau đó module SM322 chuyển đổi thành tín hiệu điện 24V DC tại các ngõ output để điều khiển trực tiếp thiết bị bên ngoài như relay, van điện từ hoặc đèn báo. Thiết kế module có tích hợp cách ly điện giữa mạch điều khiển và mạch công suất, giúp tăng độ an toàn và độ ổn định cho toàn hệ thống.

Đặc điểm nổi bật

6ES7322-1BH01-0AA0 cung cấp 16 kênh output 24V DC, mỗi kênh có khả năng tải tiêu chuẩn khoảng 0.5A, phù hợp cho các ứng dụng điều khiển công nghiệp phổ thông.

Module được thiết kế theo cấu trúc chia nhóm cấp nguồn, giúp phân bổ tải hợp lý:

Mỗi nhóm chịu tải tối đa khoảng 4A
Toàn module chịu tải tổng khoảng 8A

Cơ chế cách ly quang (optical isolation) giúp giảm nhiễu điện từ, bảo vệ CPU PLC khỏi xung ngược từ tải cảm ứng. Ngoài ra, module còn tích hợp chức năng bảo vệ ngắn mạch điện tử, giúp tăng độ an toàn khi vận hành.

Thiết bị phù hợp để điều khiển các tải như van điện từ, relay trung gian, contactor nhỏ, đèn báo và còi cảnh báo trong các hệ thống tự động hóa.

Thông số kỹ thuật chính

Model: 6ES7322-1BH01-0AA0
Dòng: SIMATIC S7-300 SM322 Digital Output
Hãng sản xuất: Siemens

Thông số I/O

Số kênh output: 16 DO
Điện áp định mức: 24 V DC
Dòng tải mỗi kênh: 0.5 A

Thông số hệ thống

Dòng tải theo nhóm: 4 A / group
Tổng dòng toàn module: 8 A
Kiểu kết nối: 20-pin front connector

Thông số vật lý

Thiết kế: module rack S7-300 tiêu chuẩn
Trọng lượng: ~0.2 – 0.3 kg
Lắp đặt: gắn trực tiếp trên rack PLC

Ứng dụng thực tế

6ES7322-1BH01-0AA0 được sử dụng trong:

Dây chuyền sản xuất tự động
Máy CNC và máy đóng gói
Hệ thống băng tải công nghiệp
Tủ điều khiển van và xi lanh khí nén
Hệ thống điều khiển nhà máy

Đặc biệt phù hợp cho các hệ thống cần điều khiển nhiều thiết bị chấp hành với độ ổn định cao và hoạt động liên tục 24/7.

Ưu điểm khi sử dụng

16 kênh output giúp điều khiển nhiều thiết bị trong một module
Cách ly tốt giúp bảo vệ PLC và tăng độ bền hệ thống
Tích hợp bảo vệ ngắn mạch giúp vận hành an toàn hơn
Tương thích hoàn toàn với hệ S7-300, dễ mở rộng và thay thế
Hoạt động ổn định trong môi trường công nghiệp liên tục
