Tổng quan về van điều áp SMC – Vai trò và cách chọn lựa phù hợp

1. Van điều áp khí nén là gì?

Khái niệm van điều áp khí nén

Van điều áp (tiếng Anh: Pressure Regulator) là thiết bị điều chỉnh áp suất của khí nén từ nguồn cấp xuống mức áp suất phù hợp với thiết bị đầu cuối. Nó giúp loại bỏ các dao động áp suất, bảo vệ thiết bị và đảm bảo hoạt động ổn định.

Ví dụ thực tế dễ hiểu:

Một xi lanh khí nén cần hoạt động ổn định ở áp suất 0.5 MPa (5 bar). Tuy nhiên, hệ thống khí nén tổng có thể cấp ra áp suất lên đến 0.7 – 0.8 MPa (7–8 bar). Nếu không có van điều áp, áp suất quá cao có thể làm xi lanh vận hành giật cục, gây lệch hành trình hoặc hỏng thiết bị. Van điều áp sẽ giảm áp suất đầu vào từ 0.8 MPa xuống còn đúng 0.5 MPa như yêu cầu, giúp xi lanh hoạt động chính xác và ổn định.

2. Cấu tạo và nguyên lý hoạt động của van điều áp

Cấu tạo cơ bản

Một van điều áp cơ bản thường gồm các thành phần:

• Núm điều chỉnh: để cài đặt mức áp suất mong muốn.

• Màng (diaphragm): cảm nhận áp suất.

• Lò xo: tạo lực ép giữ mức áp suất cố định.

• Van xả phụ: giúp xả khí khi áp suất vượt mức đã cài.

Nguyên lý hoạt động

Van hoạt động dựa trên nguyên lý cân bằng giữa lực nén của lò xo và áp suất khí. Khi áp suất đầu ra vượt mức cài đặt, van sẽ xả một phần khí để duy trì mức áp lý tưởng, đảm bảo áp suất ổn định cho thiết bị sử dụng.

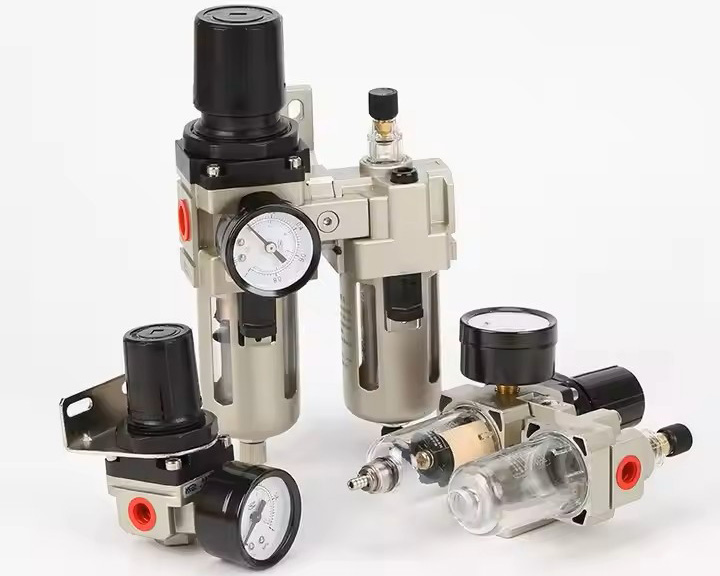

3. Các dòng van điều áp khí nén phổ biến của SMC

SMC cung cấp đa dạng các dòng van điều áp phù hợp với mọi ứng dụng công nghiệp:

Van điều áp cơ bản – AR Series

• Thiết kế nhỏ gọn, dễ lắp đặt.

• Dễ dàng điều chỉnh áp suất bằng tay.

• Phù hợp cho hệ thống khí nén tiêu chuẩn.

➡ Link tham khảo: AR Series – SMC Regulator

Van điều áp tích hợp lọc – AW Series

• Tích hợp bộ lọc và van điều áp trong một cụm.

• Tiết kiệm không gian, giảm chi phí lắp đặt.

• Bảo vệ thiết bị khỏi bụi và hơi ẩm.

➡ Link tham khảo: AW Series – SMC Filter Regulator

Van điều áp chính xác – IR Series

• Điều chỉnh áp suất siêu chính xác (±0.2%).

• Ứng dụng trong ngành điện tử, bán dẫn, y tế…

➡ Link tham khảo: IR Series – Precision Regulator

Van điều áp có xả nhanh – ARP Series

• Cho phép xả áp nhanh khi cần ngừng hệ thống.

• Giảm thời gian dừng máy, tăng hiệu quả vận hành.

➡ Link tham khảo: ARP Series – Compact Regulator

4. Cách chọn van điều áp SMC phù hợp

1. Xác định áp suất hoạt động

Chọn van có dải áp suất làm việc phù hợp với hệ thống khí nén của bạn.

2. Xác định lưu lượng khí yêu cầu

Nếu lưu lượng lớn, cần chọn van có khả năng điều áp ổn định ở lưu lượng cao.

3. Cân nhắc không gian lắp đặt

Với không gian hạn chế, nên chọn các dòng van tích hợp lọc như AW Series.

4. Mức độ chính xác mong muốn

Hệ thống yêu cầu cao về độ ổn định nên dùng IR Series.

5. Ứng dụng thực tế trong nhà máy sản xuất

Van điều áp SMC được ứng dụng rộng rãi trong các hệ thống khí nén công nghiệp để đảm bảo áp suất ổn định và nâng cao hiệu suất vận hành. Một số ví dụ cụ thể như:

• Dây chuyền đóng gói tự động: Van điều áp duy trì áp suất ổn định cho xi lanh khí nén thực hiện thao tác gập, ép, niêm phong bao bì chính xác, tránh hiện tượng lệch mép hoặc rách bao.

• Máy dán nhãn tự động: Áp suất ổn định giúp đầu dán nhãn hoạt động nhịp nhàng, tránh bong tróc hoặc sai lệch vị trí nhãn trên sản phẩm.

• Hệ thống cấp khí cho robot gắp linh kiện: Giữ áp suất chính xác cho giác hút chân không hoặc xi lanh khí giúp robot thao tác nhẹ nhàng, không làm rơi hoặc làm hỏng sản phẩm.

• Máy ép khí hoặc máy ép khuôn: Điều chỉnh và giữ ổn định áp suất khí đầu vào nhằm đảm bảo lực ép đồng đều, giúp sản phẩm đạt chất lượng yêu cầu.

• Dây chuyền kiểm tra sản phẩm bằng khí nén: Van điều áp giúp điều chỉnh chính xác áp suất thổi hoặc nén, hỗ trợ quá trình test sản phẩm bằng áp lực khí như kiểm tra rò rỉ, độ kín...

6. Ưu điểm khi sử dụng van điều áp chính hãng SMC

• Chất lượng Nhật Bản, độ bền vượt trội

• Thiết kế nhỏ gọn, tối ưu không gian

• Tích hợp nhiều chức năng, dễ bảo trì và thay thế

• Phù hợp với tiêu chuẩn khí nén công nghiệp quốc tế

7. Shopos – Đơn vị phân phối van điều áp SMC chính hãng

Shopos tự hào là đại lý chính thức phân phối các thiết bị khí nén SMC tại Việt Nam. Chúng tôi cung cấp:

• Van điều áp SMC chính hãng, đầy đủ chứng từ CO/CQ

• Hỗ trợ tư vấn kỹ thuật chọn thiết bị phù hợp

• Giao hàng nhanh chóng, bảo hành rõ ràng

Liên hệ với Shopos để được tư vấn và báo giá tốt nhất.
