Tổng quan các loại đầu nối nhanh khí nén – Cách chọn và ứng dụng trong nhà máy (SMC, PISCO)

Đầu nối nhanh khí nén là gì?

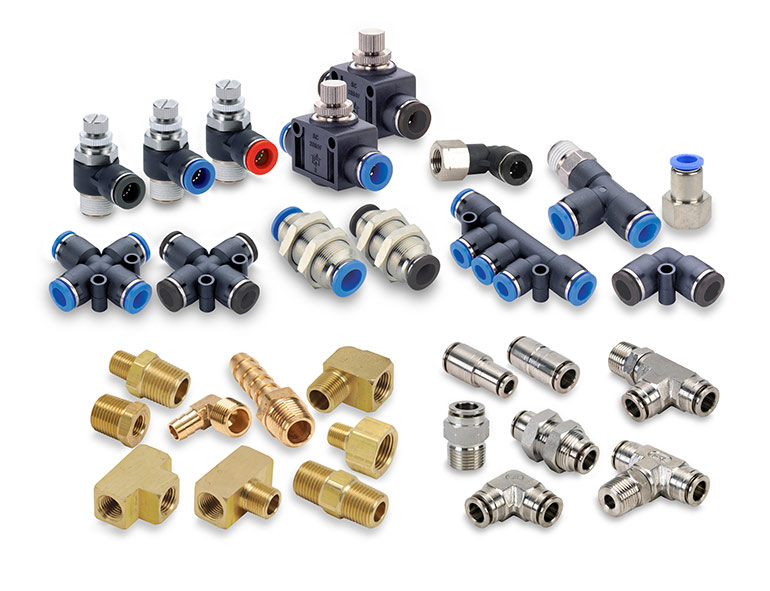

Đầu nối nhanh khí nén (pneumatic fitting) là thiết bị giúp kết nối ống dẫn khí với các phần tử trong hệ thống như xi lanh, van, bộ lọc,… mà không cần sử dụng keo dán hay thiết bị chuyên dụng. Đặc điểm nổi bật của đầu nối nhanh là thao tác lắp đặt và tháo gỡ cực kỳ đơn giản, giúp tiết kiệm thời gian trong quá trình bảo trì, thay thế.

Ví dụ thực tế

Trong dây chuyền sản xuất bao bì, việc thay đổi vị trí xi lanh diễn ra thường xuyên. Kỹ thuật viên có thể rút ống khí ra khỏi đầu nối nhanh chỉ với một thao tác nhấn nhẹ, thay vì phải tháo ren hay cắt ống, giúp rút ngắn thời gian bảo trì từ 10 phút xuống còn dưới 2 phút.

Phân loại đầu nối khí nén phổ biến

Theo cấu tạo kết nối

• Đầu nối thẳng (Straight Fitting): Kết nối trực tiếp giữa ống và thiết bị theo trục thẳng.

• Đầu nối chữ L (Elbow): Thay đổi hướng luồng khí 90 độ.

• Đầu nối chữ T (T-Branch): Chia 1 đường khí thành 2 nhánh song song.

• Đầu nối chữ Y (Y-Branch): Chia khí theo hình chữ Y, giảm áp lực phân phối.

• Đầu nối xoay (Swivel): Cho phép ống xoay linh hoạt quanh trục đầu nối.

Theo phương pháp kết nối

• Loại kẹp nhanh (One-touch fitting): Phổ biến nhất, thao tác đơn giản.

• Loại siết ren (Threaded fitting): Có phần ren ngoài hoặc trong để vặn trực tiếp vào thiết bị.

• Loại kết hợp (Tube-to-thread): Một đầu nối ống, một đầu có ren kết nối.

Theo vật liệu chế tạo

• Nhựa PBT/PP: Nhẹ, chống ăn mòn, giá thành thấp.

• Đồng mạ niken: Cứng cáp, phổ biến trong công nghiệp tiêu chuẩn.

• Thép không gỉ (SUS304/316): Chịu ăn mòn, dùng trong thực phẩm, dược phẩm hoặc môi trường khắc nghiệt.

Cách lựa chọn đầu nối nhanh khí nén phù hợp

Dựa trên đường kính ống khí

• Các size phổ biến: 4mm, 6mm, 8mm, 10mm, 12mm

• Đảm bảo kích thước đầu nối tương thích với ống khí hiện có

Dựa trên áp suất và môi trường làm việc

• Hệ thống áp thấp (dưới 1MPa): có thể dùng đầu nối nhựa

• Hệ thống áp cao hoặc có dầu: nên chọn đầu nối kim loại hoặc inox

• Môi trường đặc biệt (thực phẩm, sạch, hóa chất): cần đầu nối inox SUS316

Tiêu chuẩn ren

• Kiểm tra thiết bị sử dụng ren BSPT, NPT hay G để chọn đúng loại đầu nối tương thích

Một số dòng sản phẩm đầu nối nổi bật từ PISCO và SMC

PISCO

• PC Series: One-touch fitting phổ thông, thân PBT, vòng khóa SUS.

• MFC Series: Full kim loại, chịu áp lực cao, dùng cho ứng dụng yêu cầu độ bền.

• SUS Series: Toàn bộ thân inox 316, chuyên dùng trong thực phẩm, y tế, môi trường ăn mòn.

SMC

• KQ2 Series: Nhẹ, nhỏ gọn, đa dạng hình dạng đầu nối, tương thích với nhiều loại ống.

• KQG2 Series: Làm từ đồng mạ niken, đáp ứng yêu cầu công nghiệp tiêu chuẩn.

• KFG2 Series: Inox 316, phù hợp cho ngành thực phẩm – dược phẩm, kháng hóa chất tốt.

Ứng dụng phổ biến trong nhà máy sản xuất

• Dây chuyền lắp ráp tự động: kết nối nhanh van – xi lanh – bộ lọc để dễ điều chỉnh

• Máy đóng gói, dán nhãn: cần thay đổi định dạng sản phẩm liên tục

• Máy ép khí, robot gắp sản phẩm: yêu cầu kết nối chắc chắn, không rò rỉ

• Ngành thực phẩm, nước giải khát: dùng đầu nối inox để đảm bảo vệ sinh và an toàn

Kết luận

Đầu nối nhanh khí nén là một thành phần nhỏ nhưng đóng vai trò cực kỳ quan trọng trong toàn bộ hệ thống khí nén. Việc lựa chọn đúng loại đầu nối sẽ giúp tối ưu hóa hiệu suất, giảm thời gian bảo trì và tăng tuổi thọ thiết bị. Các dòng đầu nối đến từ SMC và PISCO mang đến nhiều lựa chọn phù hợp cho mọi yêu cầu kỹ thuật trong nhà máy hiện đại.
