Cảm biến tiệm cận cho xi lanh khí – Tại sai cần sử dụng trong hệ thống tự động hóa

Xi lanh khí và nhu cầu kiểm soát hành trình

Vai trò của xi lanh khí trong nhà máy

Xi lanh khí là cơ cấu truyền động phổ biến trong nhiều hệ thống công nghiệp, đặc biệt là:

• Dây chuyền lắp ráp, gắp thả sản phẩm.

• Hệ thống đóng gói, phân loại hàng hóa.

• Máy móc tự động như máy cắt, máy dập, máy dán nhãn...

Vì sao cần biết vị trí hành trình xi lanh?

Trong hệ thống tự động, việc biết chính xác piston đã đến cuối hành trình hay chưa là yếu tố bắt buộc để điều khiển bước tiếp theo. Nếu không có tín hiệu xác nhận:

• Máy móc có thể hoạt động sai lệch hoặc gây va chạm.

• Có thể đóng ngắt thiết bị sai thời điểm, gây hỏng hóc.

• Mất kiểm soát tiến trình dẫn đến sản phẩm lỗi hoặc dừng dây chuyền.

Ví dụ: Một xi lanh có hành trình 100 mm đang được dùng để đẩy sản phẩm từ băng chuyền A sang băng chuyền B. Nếu không có cảm biến xác nhận piston đã đẩy hết hành trình, băng chuyền B có thể khởi động sớm, làm đổ hoặc hỏng sản phẩm.

Nguyên lý hoạt động của cảm biến tiệm cận dùng cho xi lanh

Loại cảm biến thường dùng

Các loại cảm biến gắn trên xi lanh chủ yếu là:

• Reed switch (tiếp điểm từ): đóng ngắt tiếp điểm khi phát hiện từ trường.

• Hall effect sensor: phát hiện từ trường từ piston có nam châm với độ nhạy cao hơn, tuổi thọ lâu hơn.

Cơ chế phát hiện không tiếp xúc

• Cảm biến phát hiện từ trường từ piston có nam châm đi qua.

• Không cần tiếp xúc vật lý ⇒ không mài mòn ⇒ độ bền cao.

• Tín hiệu được truyền về PLC dưới dạng ON/OFF.

Lý do bắt buộc phải dùng cảm biến tiệm cận cho xi lanh khí

Tăng độ chính xác trong điều khiển

• Cho biết thời điểm piston đã đến vị trí cuối (hoặc đầu).

• Là tín hiệu điều kiện cho bước xử lý tiếp theo trong PLC.

Giảm rủi ro và bảo vệ thiết bị

Nếu không có cảm biến:

• Thiết bị tiếp theo có thể vận hành sai thời điểm, gây va chạm cơ khí.

• Piston có thể chưa tới nơi nhưng hệ thống vẫn đóng mở ⇒ nguy cơ hư hỏng sản phẩm hoặc thiết bị.

Góp phần vào tự động hóa toàn bộ dây chuyền

• Cảm biến cung cấp tín hiệu phản hồi.

• Giúp hệ thống vận hành khép kín mà không cần con người kiểm tra thủ công.

Cách chọn cảm biến tiệm cận cho xi lanh khí

Phù hợp với loại xi lanh

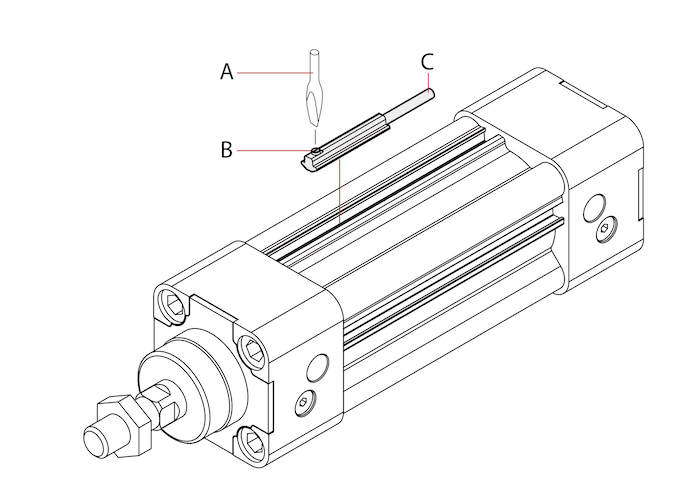

• Các xi lanh của SMC, CKD, PISCO đều có các rãnh cài sẵn cho cảm biến.

• Nên kiểm tra kích thước và chuẩn kết nối để chọn đúng loại.

Chọn loại cảm biến phù hợp

• Môi trường ẩm, bụi nên chọn loại có chống nước IP67.

• Môi trường có nhiễu từ nên ưu tiên Hall Effect Sensor.

Các dòng cảm biến phổ biến cho xi lanh khí (SMC, CKD, PISCO)

SMC

• D-A93, D-M9N, D-M9P: Gọn nhẹ, độ nhạy tốt, có sẵn nhiều chuẩn kết nối.

• Thích hợp với hầu hết xi lanh của SMC như CP96, CQ2, MGPM…

CKD

• SW-T, SW-R: Phát hiện ổn định, chịu va đập tốt, có cả chuẩn cắm nhanh và đấu dây.

PISCO

• Chuyên các cảm biến tích hợp vào cụm hút chân không, nhỏ gọn, lý tưởng cho robot pick-and-place.

Ứng dụng thực tế trong nhà máy

• Máy đóng hộp: Cảm biến xác nhận xi lanh đã đẩy sản phẩm xong mới đóng nắp.

• Robot gắp thả: Chỉ khi cảm biến báo piston đã về vị trí, robot mới gắp sản phẩm tiếp theo.

• Hệ thống phân loại: Cảm biến báo xi lanh đẩy sản phẩm đến đúng vị trí rồi mới tiếp tục phân loại.

Kết luận

Cảm biến tiệm cận là một phần quan trọng trong điều khiển xi lanh khí nén, giúp quá trình vận hành chính xác, an toàn và hiệu quả hơn. Không có cảm biến, hệ thống dễ gặp lỗi, tăng nguy cơ hỏng hóc và giảm hiệu suất. Shopos hiện phân phối chính hãng các loại cảm biến từ SMC, CKD, PISCO, giúp bạn dễ dàng tích hợp vào bất kỳ hệ thống khí nén nào.
